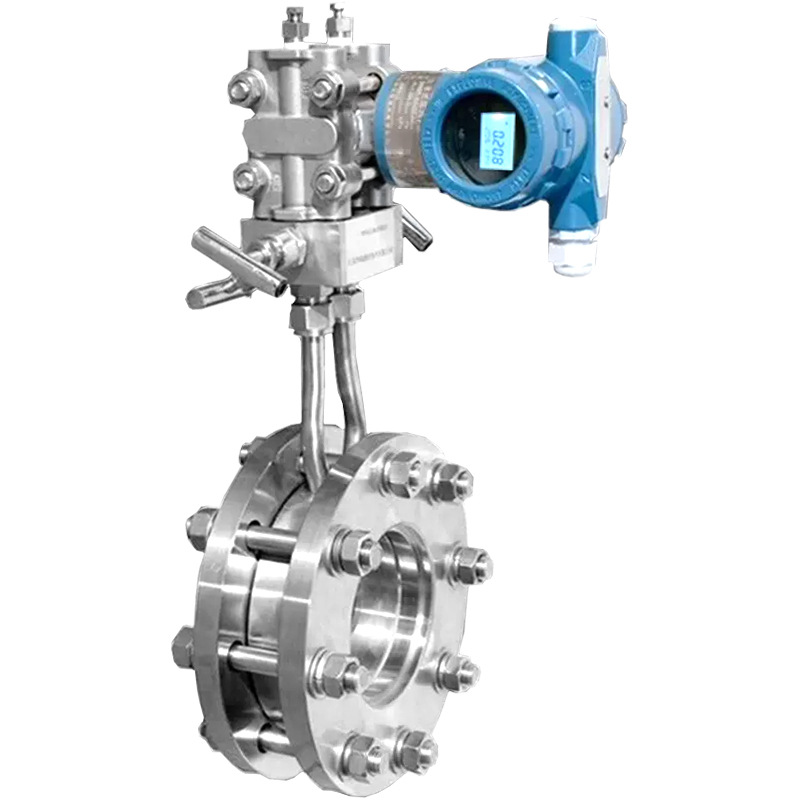

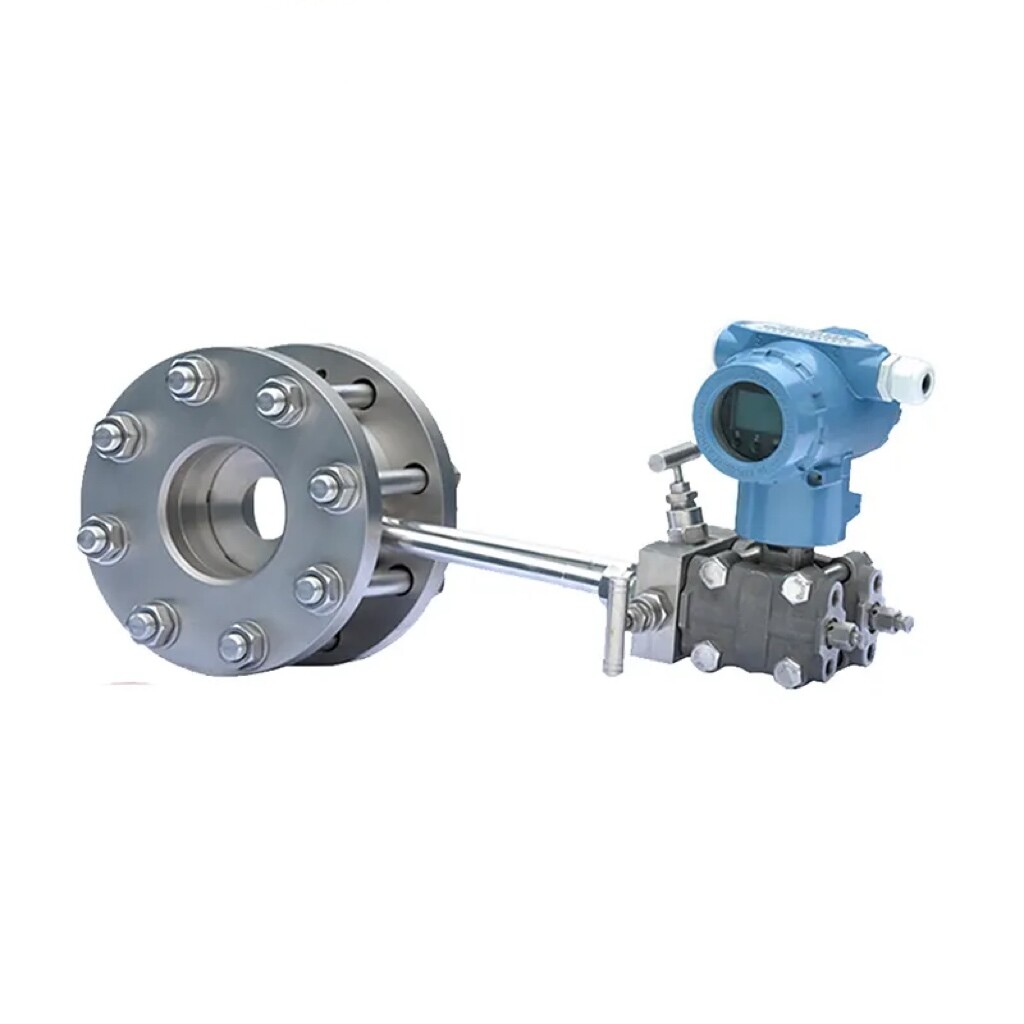

O medidor de vazão de pressão diferencial XYOM é um dispositivo de vazão de pressão diferencial de alta faixa, composto por um elemento de estrangulamento padrão e um transmissor de pressão diferencial. É amplamente utilizado em controle e medição de processos em setores como petróleo, química, metalurgia, energia, aquecimento e abastecimento de água. O medidor de vazão de pressão diferencial é amplamente utilizado para medição de vazão de gases, vapores e líquidos.

Características do produto

• O dispositivo de estrangulamento é simples, robusto e tem desempenho estável. Adota padrões e processamento internacionais.

• Ampla gama de aplicações.

• Não há necessidade de calibração de fluxo real, ele pode ser colocado em uso.

• A instalação integrada é fácil.

• Adoção de sensores de pressão diferencial inteligentes de silício monocristalino importados.

• Função de autodiagnóstico abrangente.

• O alcance do medidor de vazão de pressão diferencial inteligente pode ser autoprogramado e ajustado.

• O integrador de fluxo pode exibir simultaneamente fluxo cumulativo, fluxo instantâneo, pressão e temperatura.

• Além das funções de compensação completa dinâmica e on-line, ele também possui autodiagnóstico e alcance de autoajuste.

• Equipado com múltiplas comunicações

Aplicativo

1. Diâmetro nominal: 20 mm ≤ DN ≤ 2400 mm

2. Pressão nominal: PN ≤ 10MPa

3. Temperatura de trabalho: -50 ℃ ≤ t ≤ 550 ℃

4. Proporção de alcance: 1:3

5. Precisão: Nível 1.5

Princípio de funcionamento

Conforme mostrado na figura, é necessário instalar um elemento de estrangulamento na tubulação. Quando o fluido flui através do elemento de estrangulamento, uma diferença de pressão (pressão diferencial P) será gerada em ambos os lados do elemento de estrangulamento. A vazão é proporcional à raiz quadrada da pressão diferencial, ou seja:

Q v = AC/ sqr(1-β4)εd2sqr (ΔP/ρ)

=k*(ΔP）1/2 A - constante;

C - coeficiente de vazão;

β - razão de diâmetro (=d/D);

D - abertura do elemento de aceleração (mm);

ε - coeficiente de expansibilidade;

△ P - Pressão diferencial antes e depois do elemento de aceleração (Pa);

P - densidade do fluido em condições de trabalho (kg/m3);

K - coeficiente.

Estrutura do esboço

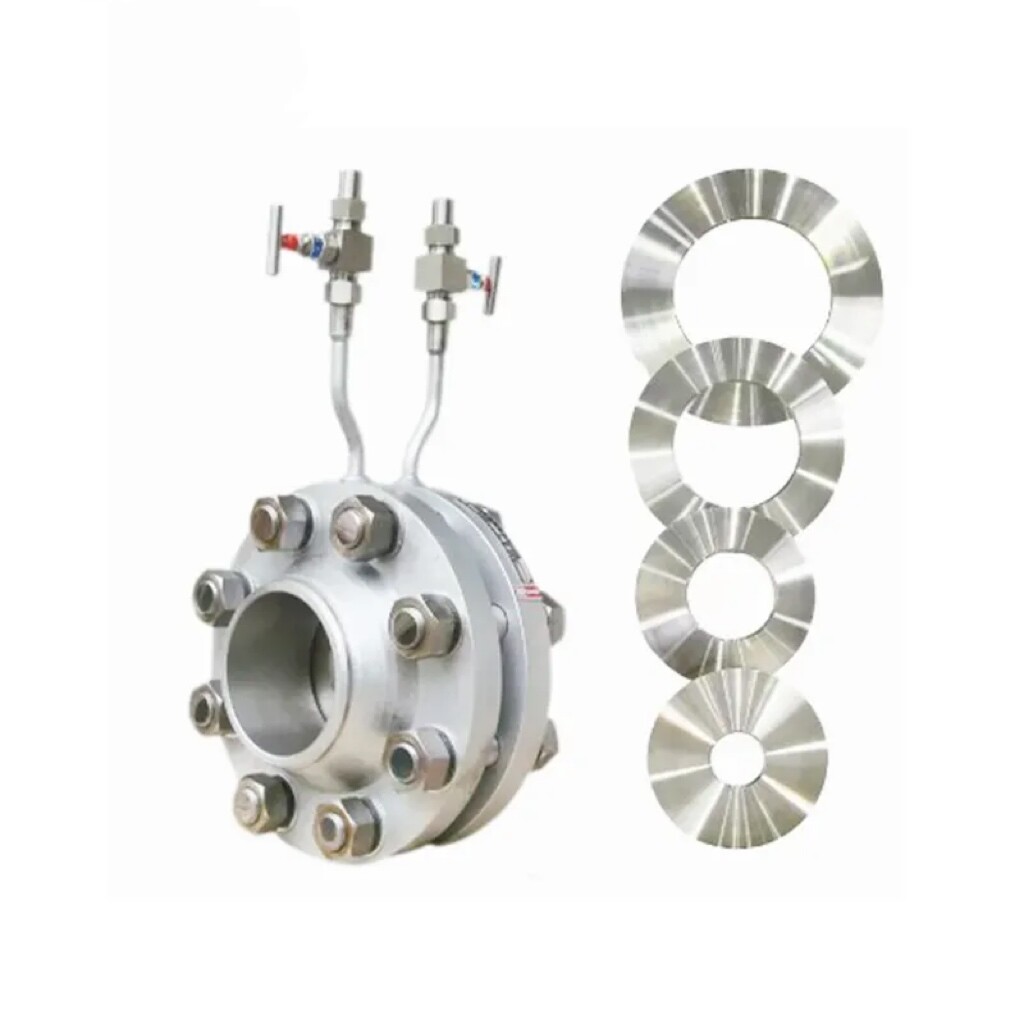

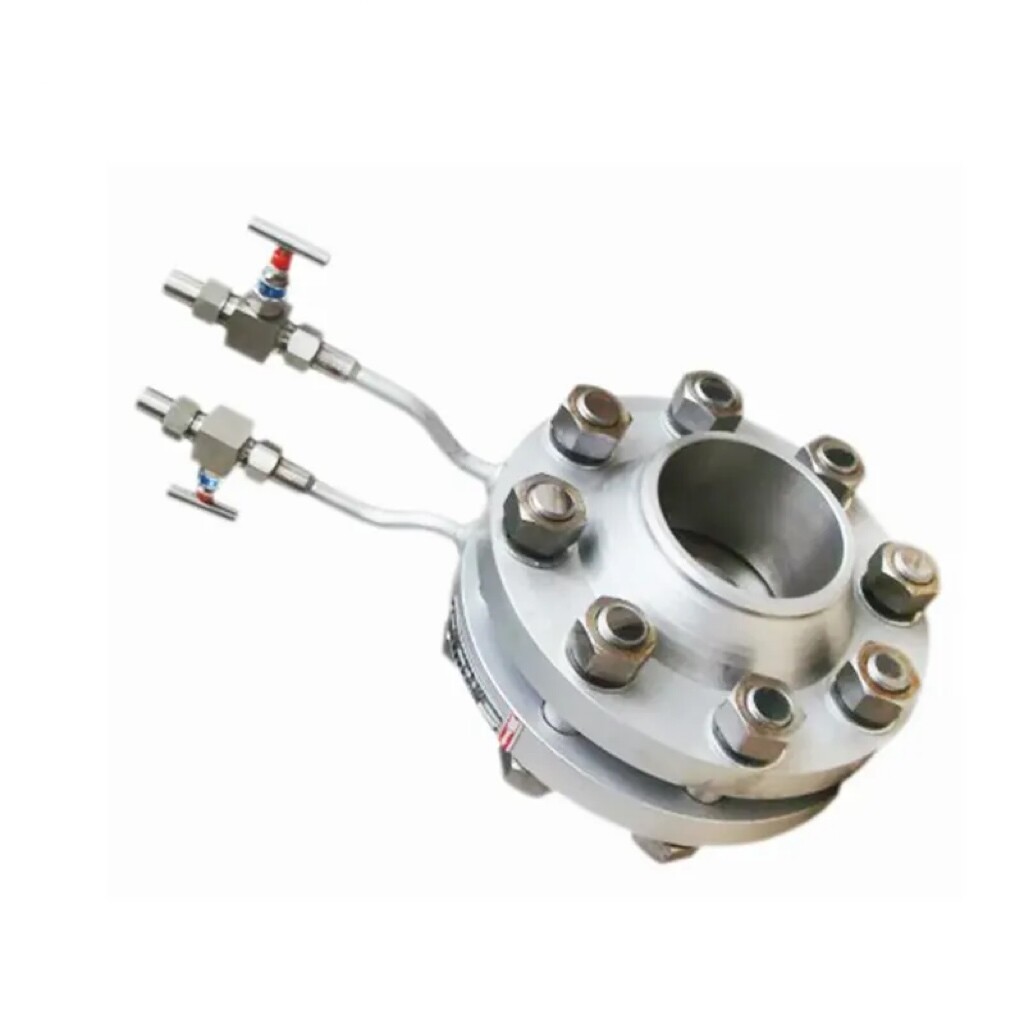

Componentes de estrangulamento: placa de orifício padrão, bico padrão, bico de diâmetro longo, placa de orifício circular de 1/4, etc;

Dispositivo de coleta de pressão: câmara de anel, flange de coleta de pressão, anel de fixação, etc.

Flanges de conexão: flanges de acordo com normas nacionais, diversas normas e outros departamentos de projeto; fixadores, válvulas e outros acessórios.
