Descrição

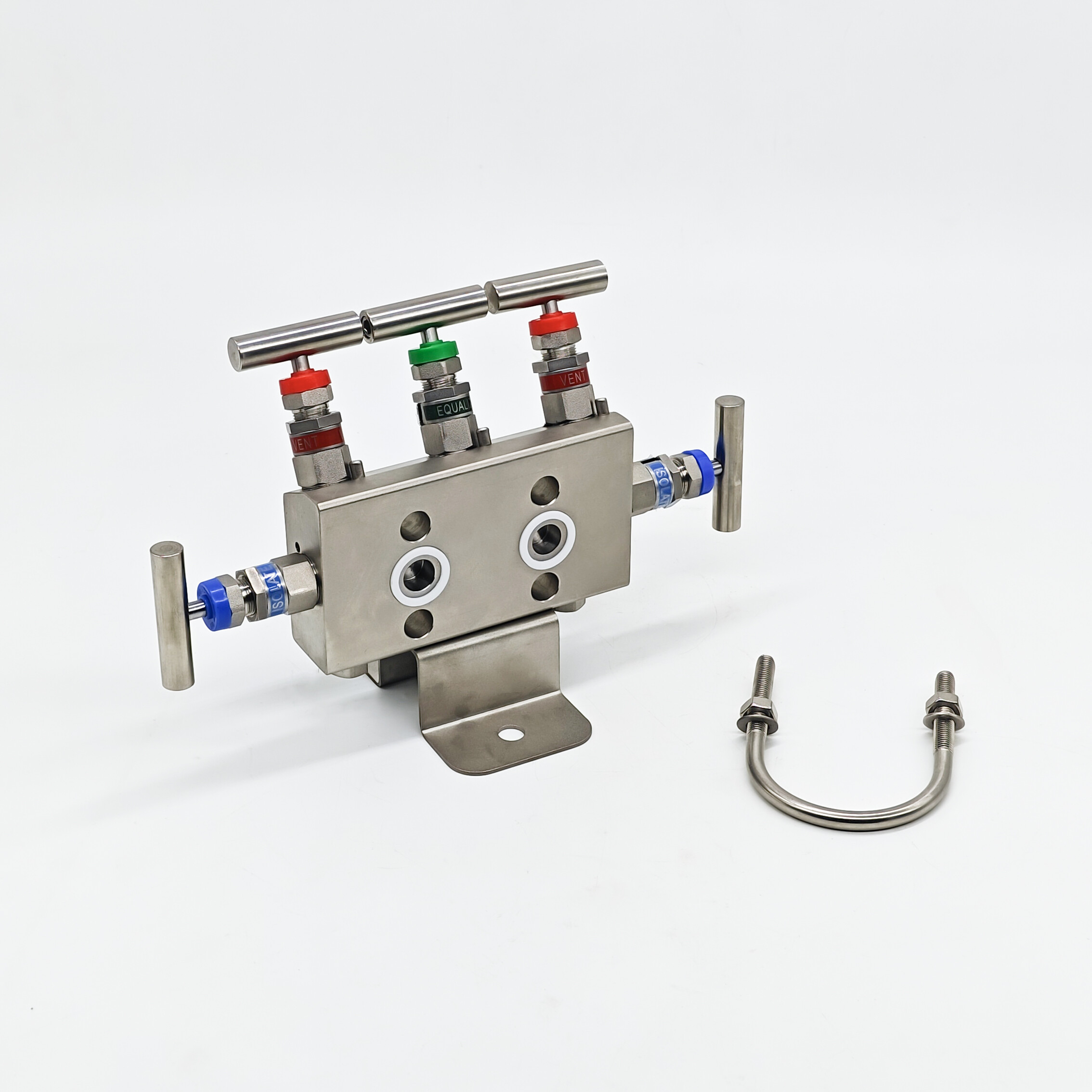

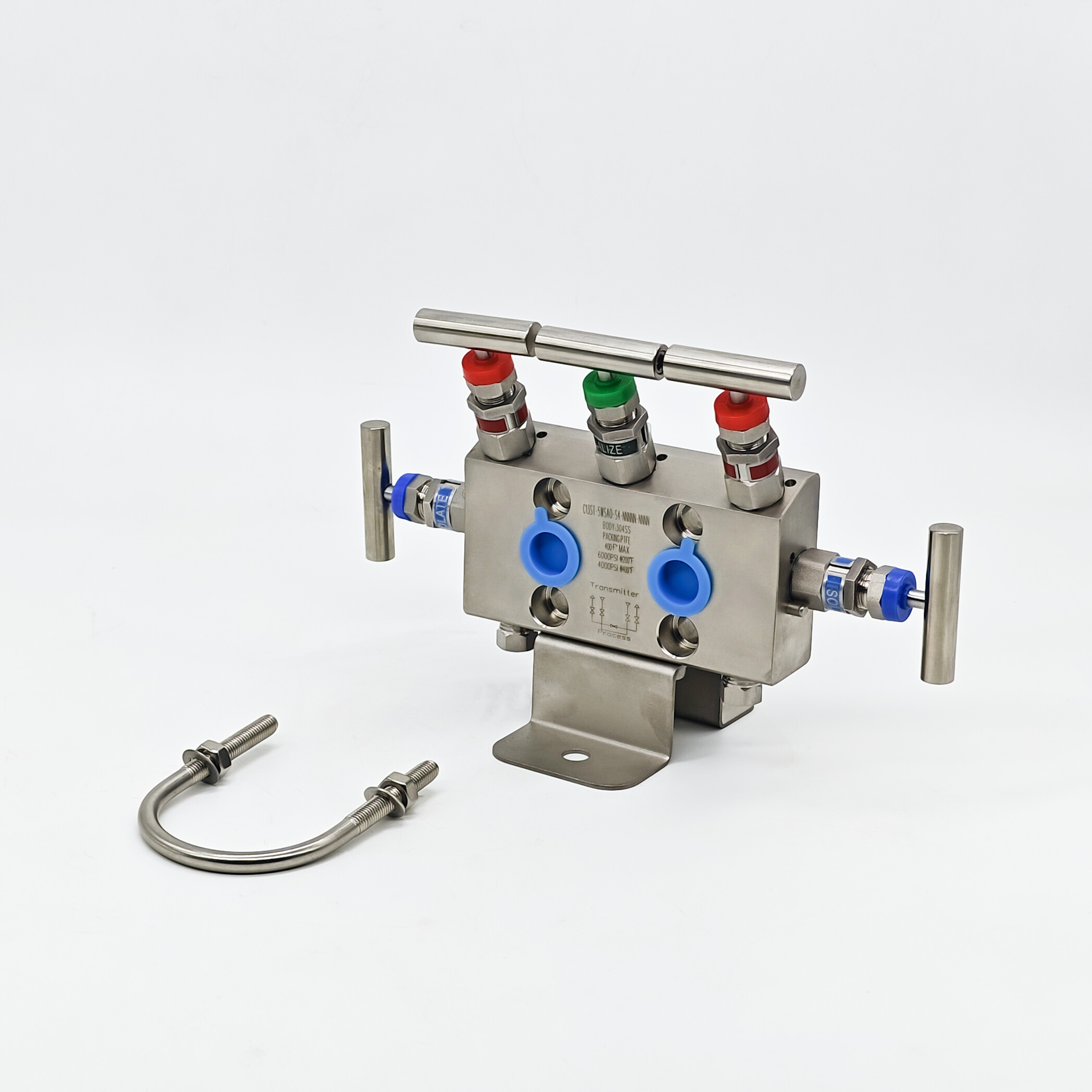

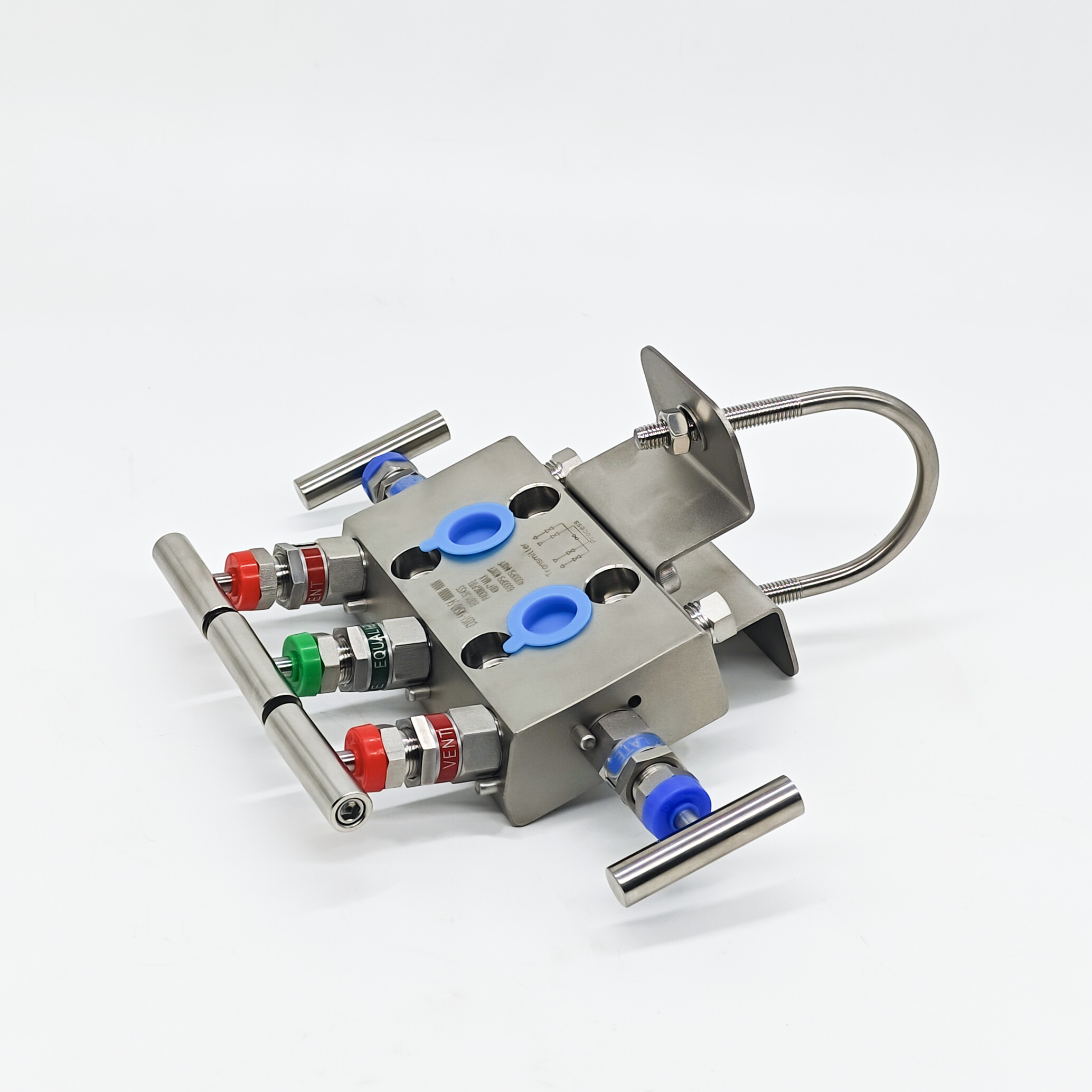

O grupo de cinco válvulas consiste em válvulas de alta e baixa pressão, válvulas de equilíbrio e dois grupos de válvulas de calibração (descarga); O grupo de cinco válvulas é adequado para instalação em vários dispositivos de instrumentos importados e compatível com vários transmissores de pressão diferencial, fluxo, nível de líquido e outros. Durante a operação, os dois conjuntos de válvulas de calibração e válvulas de equilíbrio estão fechados. Se for necessária inspeção, basta cortar as válvulas de alta e baixa pressão, abrir a válvula de equilíbrio e as duas válvulas de calibração, e então fechar a válvula de equilíbrio para calibrar e equilibrar o transmissor.

Características Padrão

Tamanho do furo 5 mm " Os coletores não são fornecidos com plugues, a menos que especificado. Selo de agulha: Revestimentos de PTFE e Grafite estão disponíveis para todos os tipos de válvulas. Quando o Revestimento de Grafite é selecionado, o material da Junta de Flange e da Fita para Rosca Cônica de Tubo também é Grafite (quando aplicável). Serviço de Gás Ácido: Peças molhadas de acordo com a lista de materiais a.m. são fornecidas como padrão de acordo com NACE MR0175/MR0103 e ls0 15156 (última edição). Teste de Pressão: Um Teste de Casca e um Teste de Vazamento de Assento são realizados a 1,5 vezes a pressão máxima permitida (de trabalho) de acordo com EN 12266-1-P10, P11 e P12, respectivamente MSS-SP61 em cada Coletor Padrão - 100% Testado de Pressão!

Desenho do Processo
