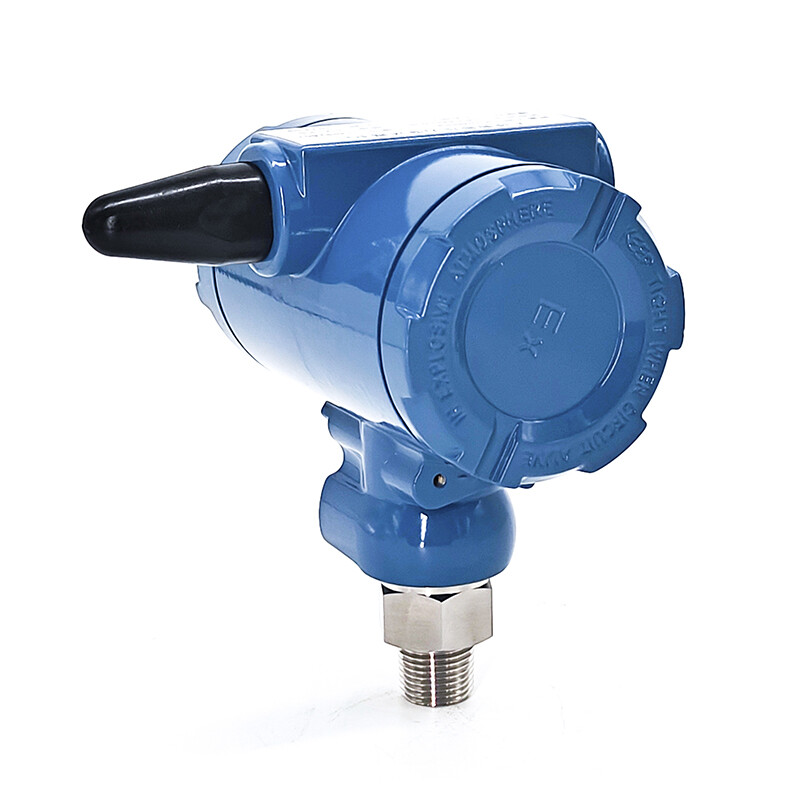

Transmissor de pressão sem fio Lora 4G NB-IOT

Descrição

Transmissores de pressão sem fio inteligentes são instrumentos de pressão industriais que integram consumo de energia ultrabaixo alimentado por bateria, comunicação sem fio e monitoramento de pressão/nível/temperatura/pressão diferencial. Com base na ampla cobertura da rede pública NB-loT/4G, esses produtos permitem o monitoramento on-line de locais em uma ampla área. Combinados com a aplicação da plataforma de dados web MicroSensor, a configuração remota do intervalo de amostragem, intervalo de transmissão e limite de alarme pode ser alcançada.

O design do instrumento atende à classificação de proteção IP65, pode ser usado ao ar livre, suporta instalação simples e rápida, com upload automático de dados após a inicialização e visualização de dados em locais via PC ou celular, é bastante adequado para monitoramento em ambientes que não estão disponíveis com fonte de alimentação.

Especificação

Faixa: Transmissor de pressão: 0~20kPa...70MPa

Transmissor de nível: 0-10 mH20

Transmissor de temperatura: -50~250℃

Transmissor de pressão diferencial: 0~3,5 MPa

SlMCard: cartão Nano-SlM integrado

Fonte de alimentação: bateria de lítio de 3,6 V a 38 Ah

Consumo de energia:

Corrente média de trabalho <30mA @ 3,6V DC

Corrente de espera/suspensão <10uA a 3,6 V CC

Modo de rede: NB-loT/4G/LORaWAN

Modo de despertar: botão, temporização, alarme de despertar

Material da caixa: liga de alumínio + aço inoxidável

Nível de proteção: lP65

Método de instalação: montagem rosqueada/montagem em suporte

Modo de configuração: configuração local bluetooth/remota

Aplicação de três partes: MQTT/suporte a plataforma de terceiros

Características

Transmissor de Pressão Sem Fio Inteligente baseado no protocolo Lora/LoRaWAN, que permite a transmissão de dados de medição via LoRaWAN. Como um nó, ele pode acessar gateways de redes LoRaWAN públicas ou privadas. Devido às suas características de conectividade de longa distância, baixo consumo de energia e baixo custo, o transmissor sem fio é adequado para medições de pressão de longa distância e de longo prazo. Ele também possui um visor LCD de alta definição, permitindo que os usuários leiam facilmente os valores medidos no local.

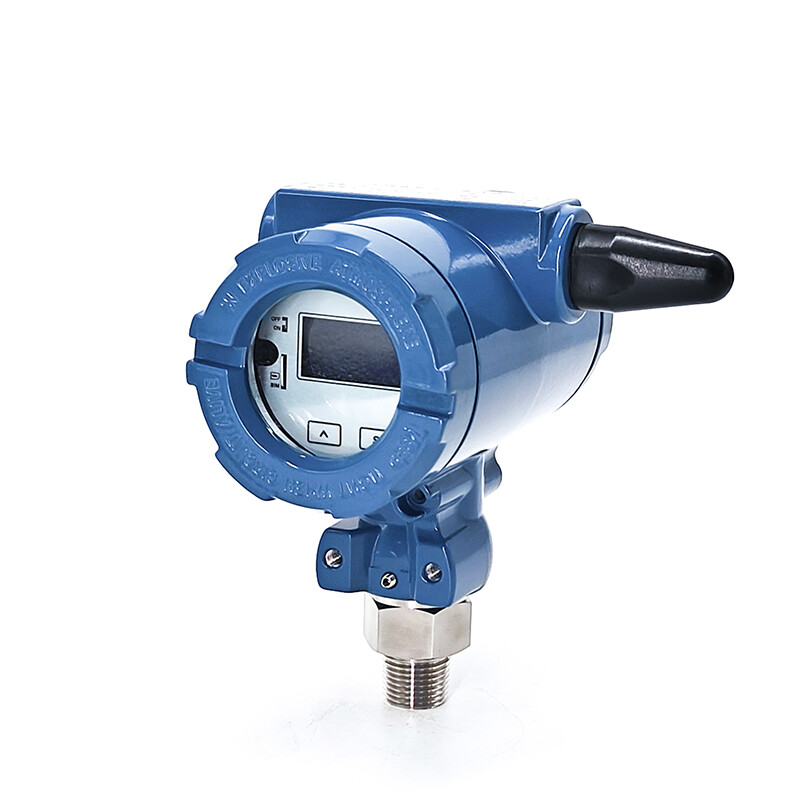

Instruções do painel

Instruções de operação

Interruptor de energia: Mude para "ON", a tela exibe "Hello" e o dispositivo é ligado. Mude para "OFF", a tela exibe "Goodbye" e o dispositivo é desligado.

Tela de ativação: toque em qualquer botão (gatilho magnético de 1s) para iluminar a tela.

Botão esquerdo: a tela acende, então pressione rapidamente para alternar a interface da tela.

Botão direito: a tela acende, então pressione e segure por 3s. "Enviar" aparece na tela, entre no processo de relatório de dados.

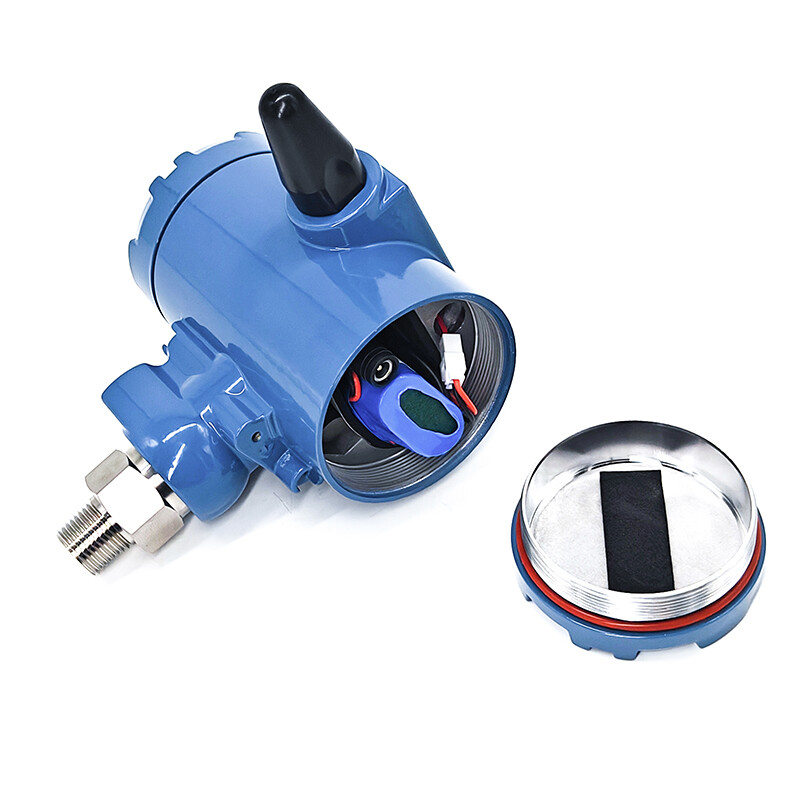

Instruções de uso da bateria

É proibido carregar a bateria, curto-circuito, aquecer mais de 100°C, desmontá-la, colocá-la em água ou soldá-la diretamente, pois isso pode causar explosão, queima e vazamento de ácido dentro da bateria. Envie as baterias usadas para um posto de reciclagem de resíduos e evite jogar lixo.

Instruções de instalação

O Transmissor de Pressão Sem Fio Inteligente é instalado com rosca padrão. Pode ser instalado diretamente no manômetro mecânico original ou por meio de tês mecânicos, meias juntas e outros componentes. Uma válvula de manutenção deve ser instalada antes da instalação do transmissor de pressão sem fio na tubulação.
