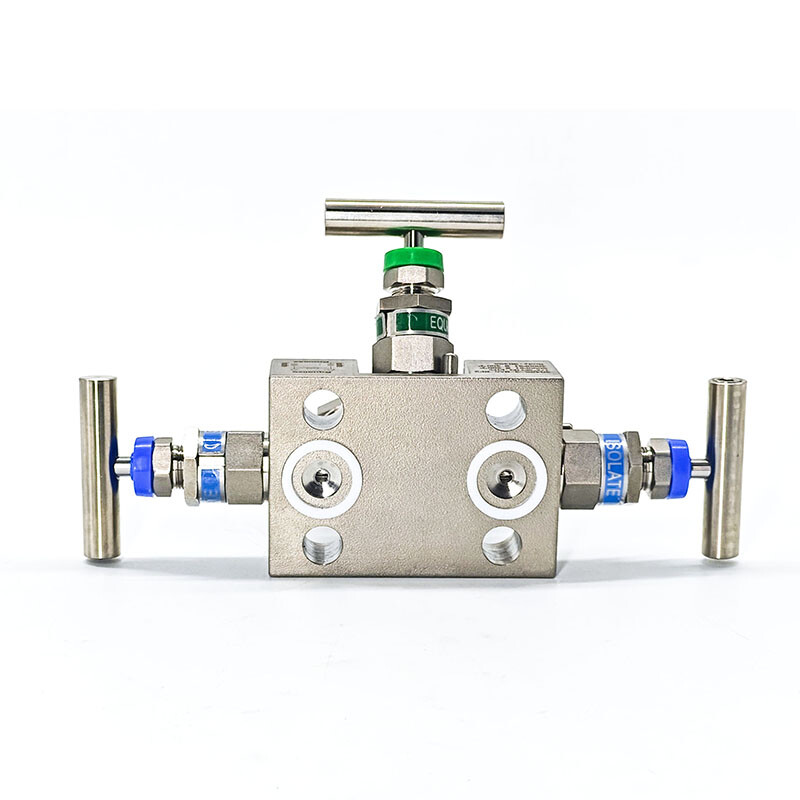

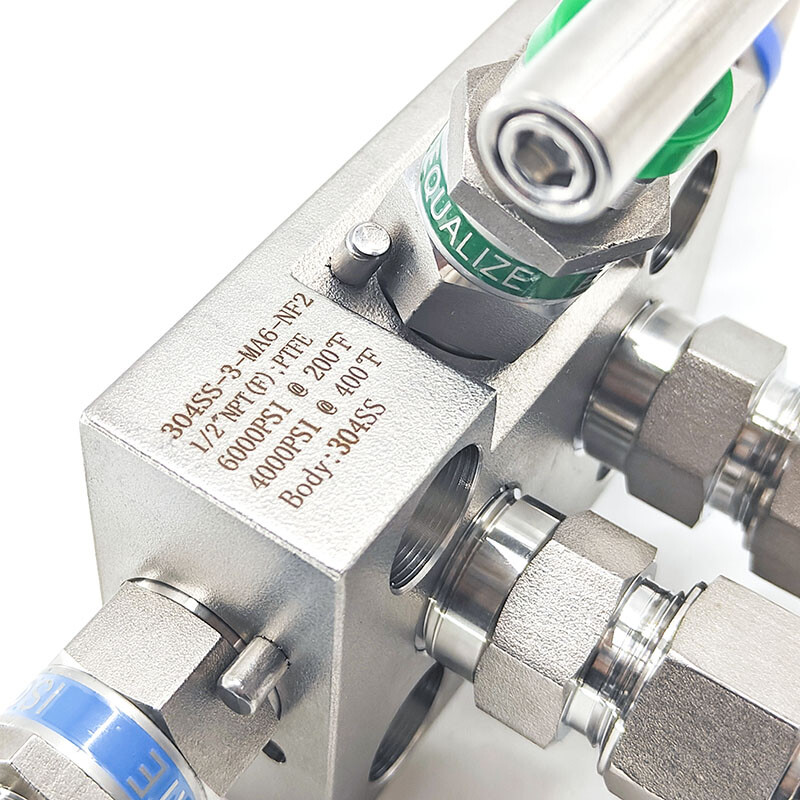

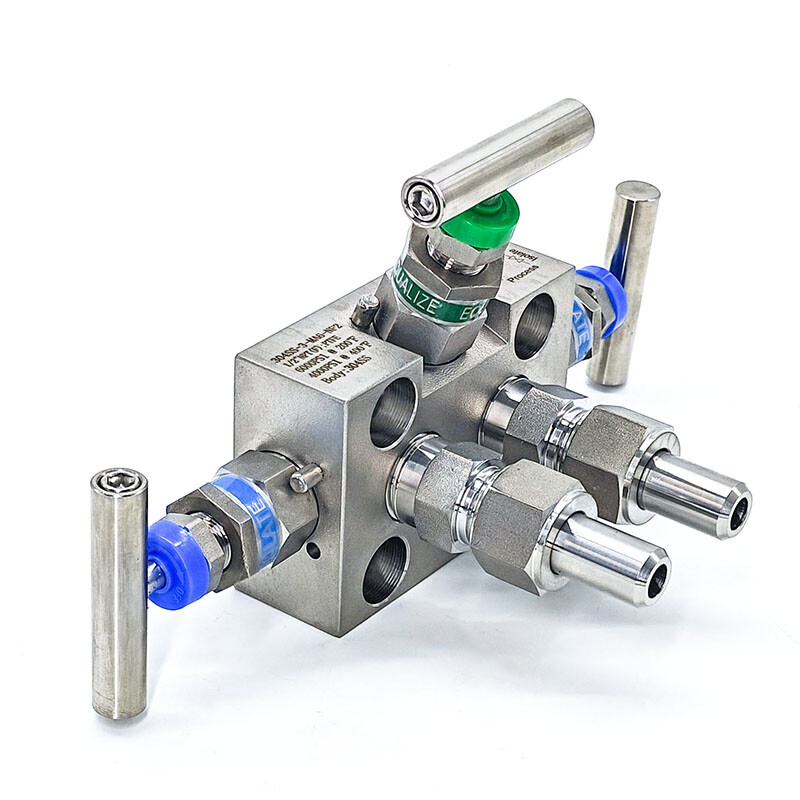

Manifold de Três Válvulas

Manifolds de Instrumentação: Tradicional, Série C13ST para Transmissores de Pressão Diferencial e Pressão DPharp EJX & EJA-E Manifolds C13ST para Transmissores da Série DPharp EJX e Série EJA da Yokogawa para Aplicações de Pressão Diferencial, Pressão Manométrica e Pressão Absoluta e os Acessórios de Instalação relevantes.

Detalhes:

1. Pressão até 6000psig (414bar) para corpo em aço inoxidável padrão

2. 2.Temperatura para vedação em PTFE de -65°F a 450°F (-54°C a 232°C)Temperatura para vedação em Grafoil de -65°F a 1200°F (-54°C a 649°C)

3. 3.Vedação abaixo da rosca do haste isola o lubrificante da rosca do meio

4. 4.Desenho de assento traseiro protege a vedação na posição totalmente aberta

5. 5.Ponta de haste não giratória6.100% testado em fábrica7.Orifício:0.157" (4.0mm),CV:0.35

Diagrama de Processo do Grupo de Três Válvulas

Características:

pressões de trabalho:Aço inoxidável até 6000 psig (413 bar)Liga C-276 até 6000 psig (413 bar)Liga 400 até 5000 psig (345 bar)Temperaturas de trabalho:Vedação em PTFE de -65℉ a 450℉ (-54℃ a 232℃)Vedação em grafite de -65℉ a 1200℉ (-54℃ a 649℃)Orifício: 0,157 pol. (4,0 mm), CV: 0,35Desenho de haste superior e haste inferior, Rosca do haste acima da vedação protegida do meio do sistemaVedações de assento traseiro de segurança na posição totalmente abertaTeste para cada válvula com nitrogênio na pressão máxima de trabalho
