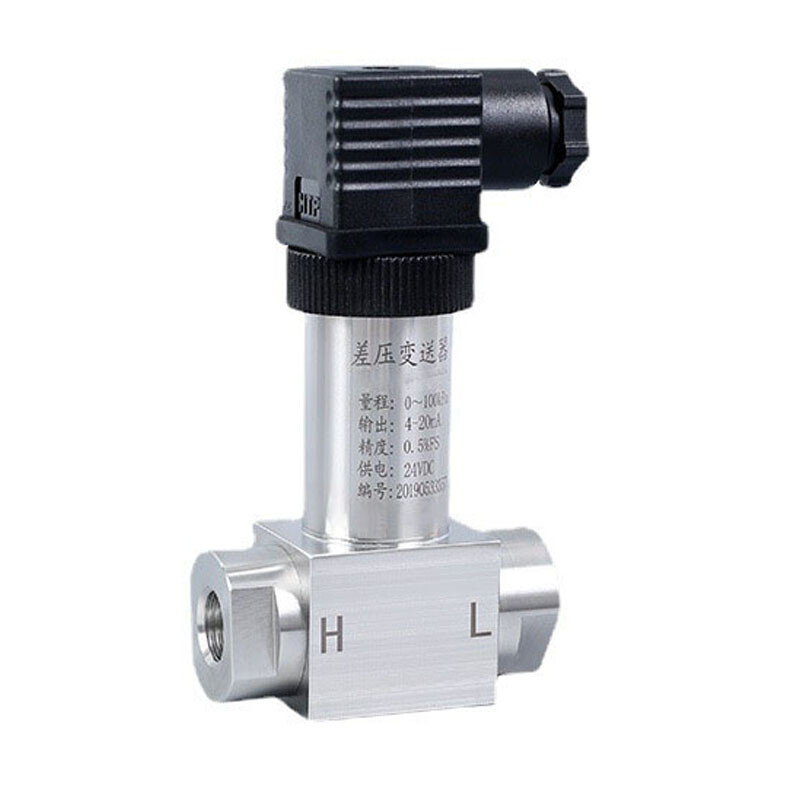

O componente sensível do transmissor de pressão diferencial YWKM-1001 é um chip sensível piezoresistivo de estado sólido, preenchido com óleo de silicone entre o chip e dois diafragmas corrugados.

A diferença medida é aplicada às membranas corrugadas em ambas as extremidades, e a pressão diferencial é transmitida ao chip sensível através de óleo de silicone. O chip sensível é conectado ao circuito de saída de sinal por meio de um fio. Este produto utiliza o efeito piezoresistivo do material semicondutor de silício para realizar a conversão da pressão diferencial e do sinal elétrico. O sinal emitido pela ponte de Wheatstone no chip sensível à hesitação tem uma boa relação linear com a pressão diferencial, permitindo a medição precisa da pressão diferencial medida. É adequado para medição de pressão diferencial de diversos gases e sistemas hidráulicos em tubulações, como petróleo, química, energia e hidrologia.

Características do produto

Design estrutural todo em aço inoxidável, tamanho compacto, peso leve e instalação conveniente;

Soldagem a laser, estrutura totalmente selada, nível de proteção do invólucro IP65:

O sensor é um sensor de pressão diferencial piezoresistivo de silício de difusão, com um diafragma de isolamento de aço inoxidável 316L

Após compensação de temperatura e triagem de envelhecimento, o desempenho é estável e confiável;

O produto pode ajustar a escala zero e completa externamente;

O produto à prova de explosão atende aos requisitos da norma GB3836.4 e obteve um certificado à prova de explosão;

Os produtos marítimos atendem aos requisitos da CCS "Steel Classification Specification" (2006) e foram aprovados para o tipo de mercadoria; O produto obteve a certificação CE e a certificação RoHS.
