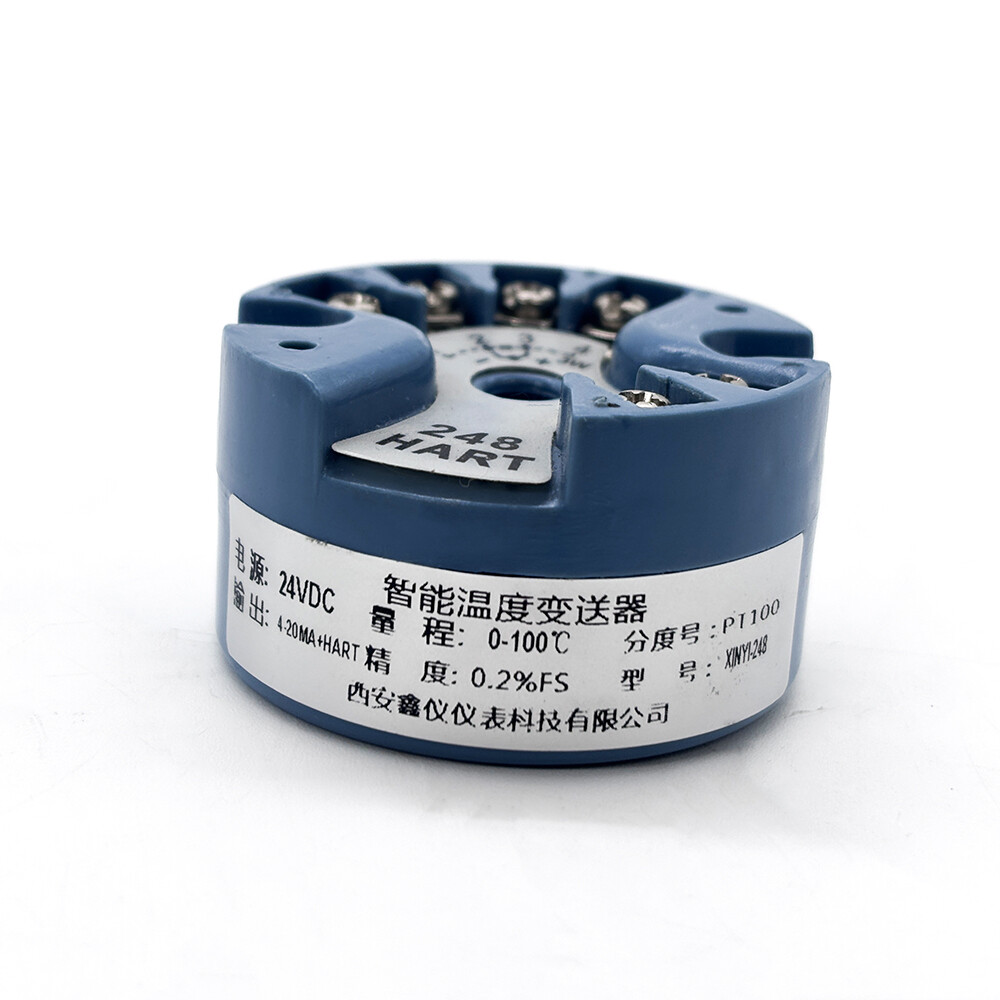

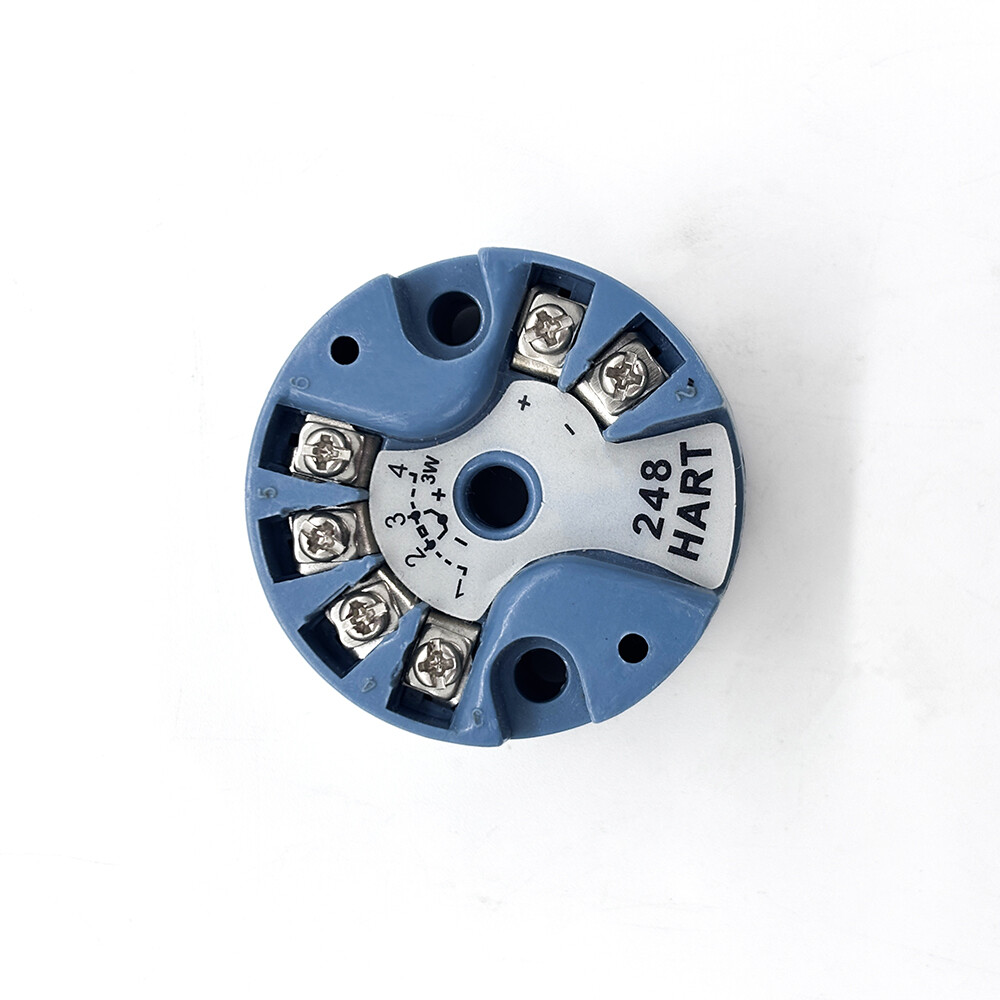

Transmissor de temperatura inteligente XYT248H

Descrição

O Transmissor Inteligente de Temperatura utiliza um front-end analógico sigma-delta de 24 bits para garantir alta precisão; a conexão anti-surto e anti-reverso pode evitar danos por operação incorreta na aplicação; o design de segurança de software aprimorado, incluindo monitor de baixa tensão e otimização do agendamento de múltiplas tarefas, é um diferencial. Componentes eletrônicos de alta qualidade garantem longa vida útil e estabilidade.

O Transmissor Inteligente de Temperatura 248H oferece precisão e confiabilidade de medição aprimoradas com protocolo HART. É compatível com dez tipos de transmissão de sinal, incluindo termopar e resistência térmica.

Especificação

Potência: 12~35VDC

Saída: HART; 4~20mA

Precisão: RTD 0,1%; TC 0,2%

Limite de corrente: 20,8 mA

Excitação: 210uA

Sensores: TC, RTD

Carga: 250Ω ou 500Ω

Temperatura do estoque: -40~120 ℃

Desvio: ≤25ppm

Material da carcaça: PA66

Temperatura de trabalho: -30~80℃

Parafuso de montagem: M3.0*2

Conexão

O transmissor de temperatura inteligente 248H suporta vários tipos de sensores, incluindo Pt100, Cu50, Cu100, TC_K, TC_E, TC_B, TC_S, TC_J, TC_N, etc.

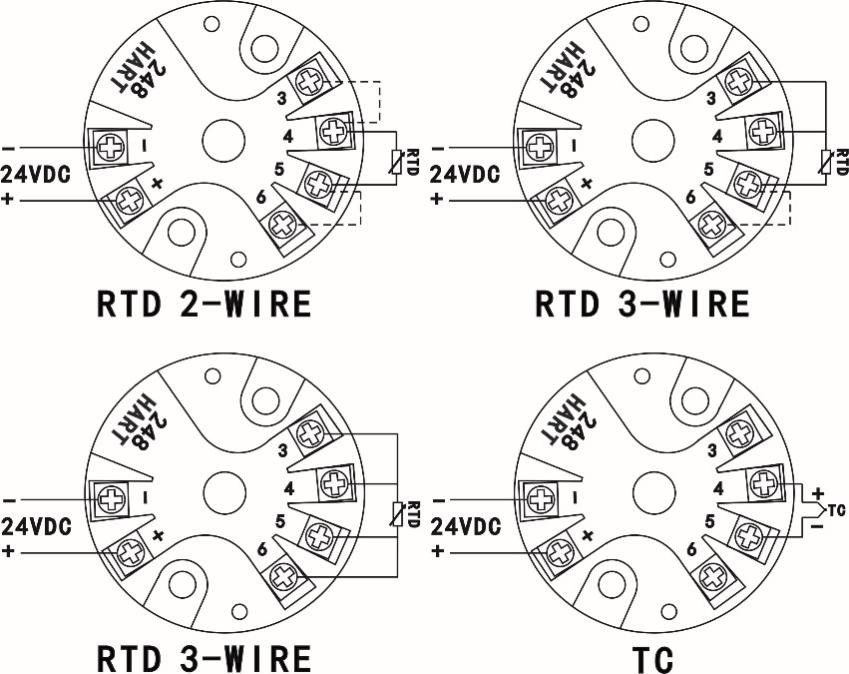

Conecte conforme mostrado, linhas sólidas precisam ser conectadas ao sensor, enquanto linhas pontilhadas exigem que o usuário utilize um fio curto para conectar.

Configuração

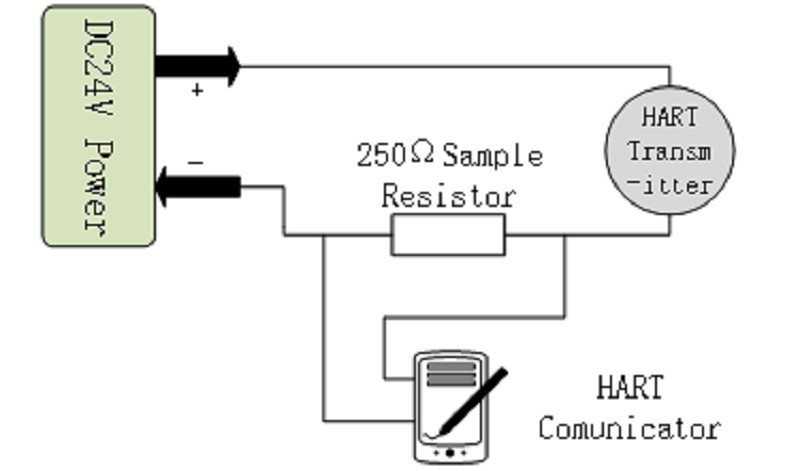

Você pode conectar o HART 475 e o modem HART da seguinte maneira:

1、Instale o driver de comunicação HART;

2、Instale o software: reg.bat ;

3、Clique duas vezes em "HartMaster.exe" para acessar o programa principal;

4、Clique em "Operar -> Porta de comunicação do cluster" na área de trabalho para escolher a porta COM apropriada;

5. As guias "Configuração HART", "Configuração" e "Ajuste de corrente" são exibidas na tela principal. Defina conforme necessário.
