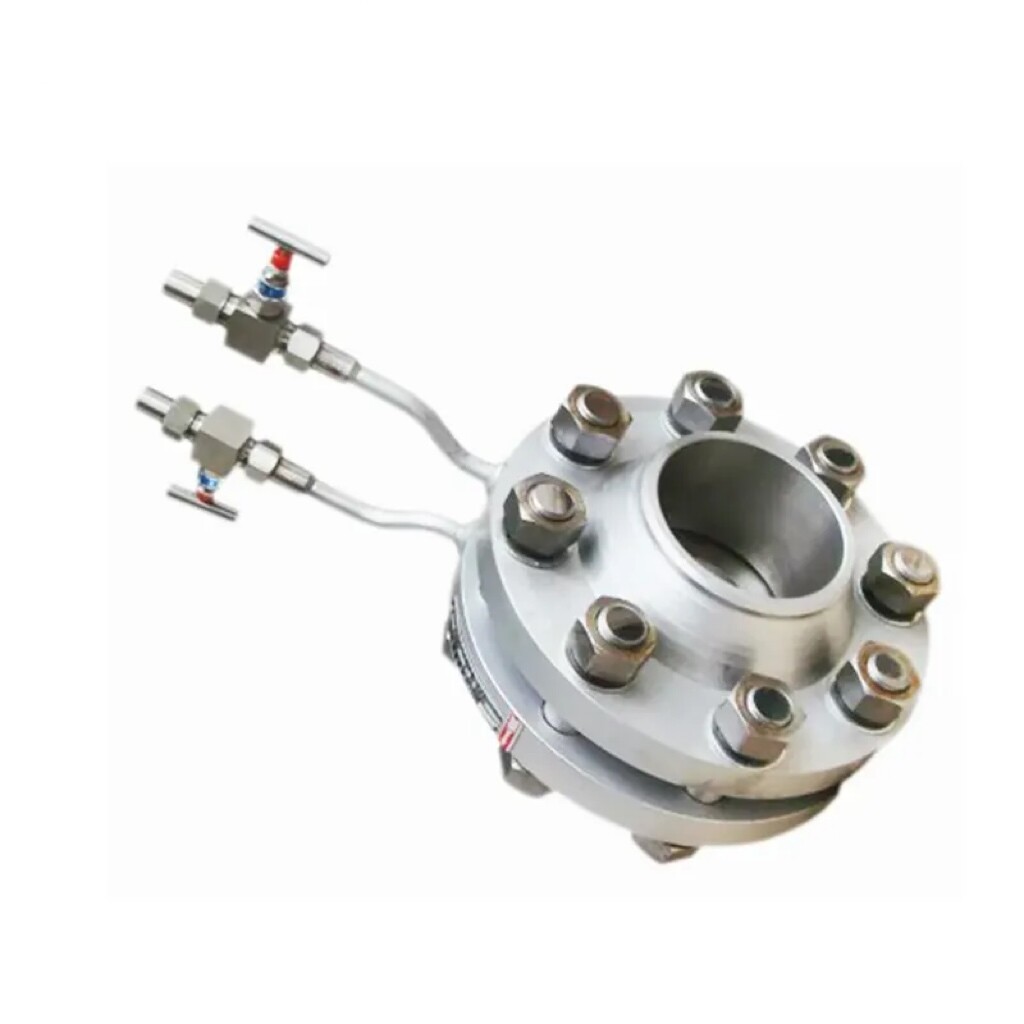

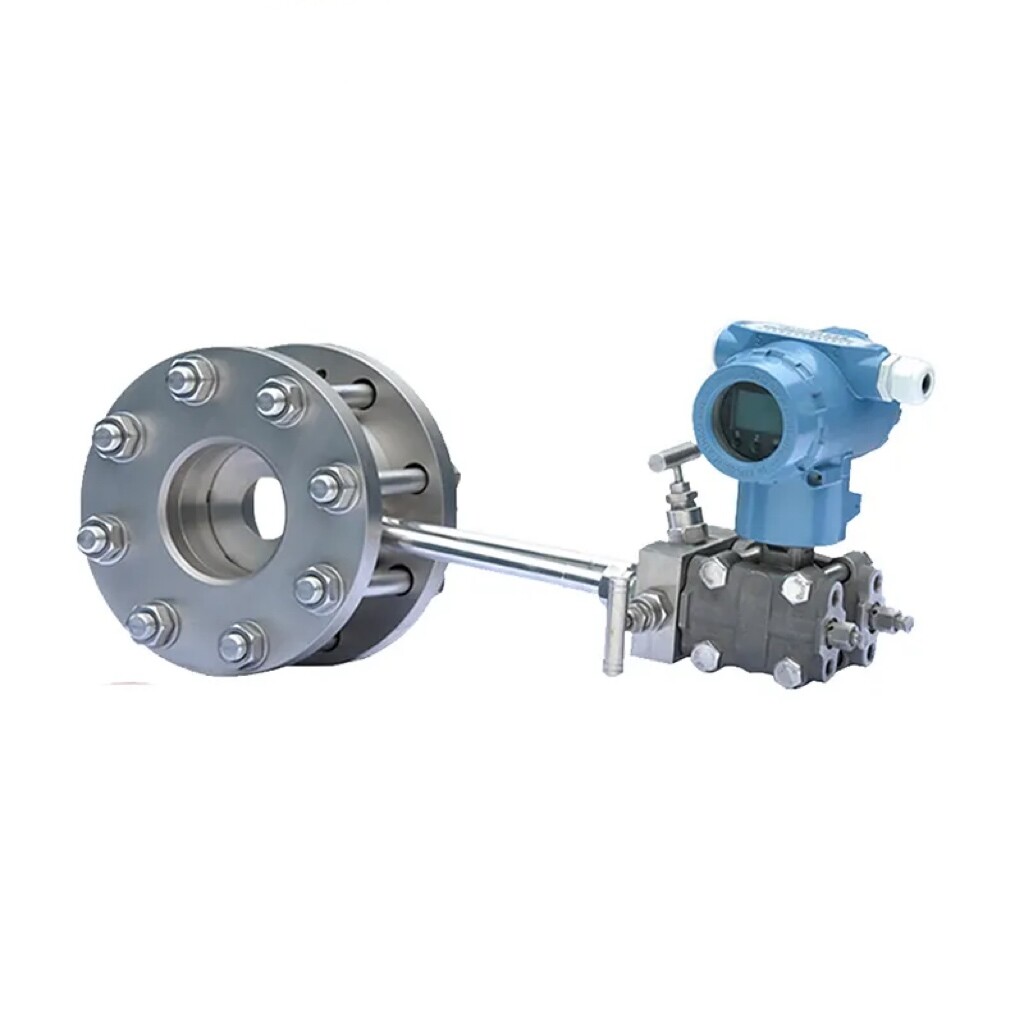

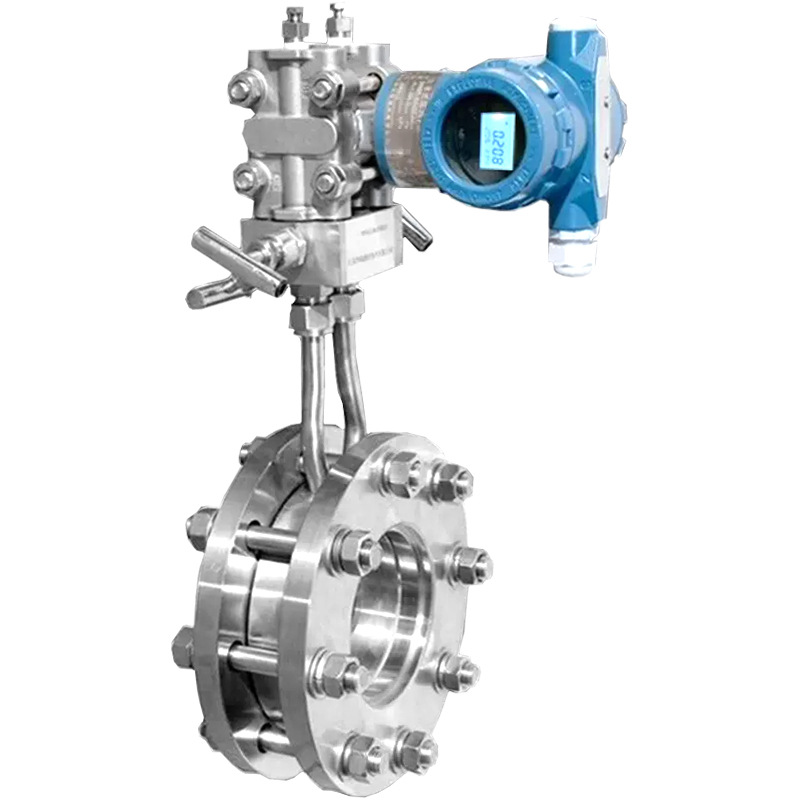

Расходомер перепада давления XYOM — это расходомер перепада давления с высоким диапазоном, состоящий из стандартного дроссельного элемента и датчика перепада давления. Он широко используется для управления и измерения технологических процессов в таких областях, как нефтяная, химическая, металлургическая, энергетическая, тепловая и водоснабжение. Расходомер перепада давления широко используется для измерения расхода газов, паров и жидкостей.

Характеристики продукта

• Устройство для дросселирования простое, прочное и имеет стабильную работу. Принятие международных стандартов и обработки.

• Широкий спектр применения.

• Нет необходимости в реальной калибровке расхода, его можно использовать по назначению.

• Интегрированная установка проста.

• Внедрение импортных интеллектуальных датчиков перепада давления на основе монокристаллического кремния.

• Комплексная функция самодиагностики.

• Диапазон интеллектуального расходомера перепада давления можно программировать и регулировать самостоятельно.

• Интегратор расхода может одновременно отображать кумулятивный расход, мгновенный расход, давление и температуру.

• Помимо функций онлайн и динамической полной компенсации, он также имеет функцию самодиагностики и самонастройки диапазона.

• Оснащен множественными коммуникациями

Приложение

1. Номинальный диаметр: 20 мм ≤ DN ≤ 2400 мм

2. Номинальное давление: PN ≤ 10МПа

3. Рабочая температура: -50 ℃ ≤ t ≤ 550 ℃

4. Соотношение дальностей: 1:3

5. Точность: Уровень 1,5

Принцип работы

Как показано на рисунке, необходимо разместить в трубопроводе дроссельный элемент. При протекании жидкости через дроссельный элемент с обеих сторон дроссельного элемента будет создаваться разность давлений (перепад давления P). Скорость потока пропорциональна квадратному корню перепада давления, то есть:

Q v = AC/ sqr(1-β4)εd2sqr (ΔP/ρ)

=k*(ΔP）1/2 А - константа;

С - коэффициент оттока;

β - отношение диаметров (=d/D);

D - отверстие дроссельного элемента (мм);

ε - коэффициент растяжимости;

△ P - Перепад давления до и после дроссельного элемента (Па);

P - плотность жидкости в рабочих условиях (кг/м3);

К - коэффициент.

Структура плана

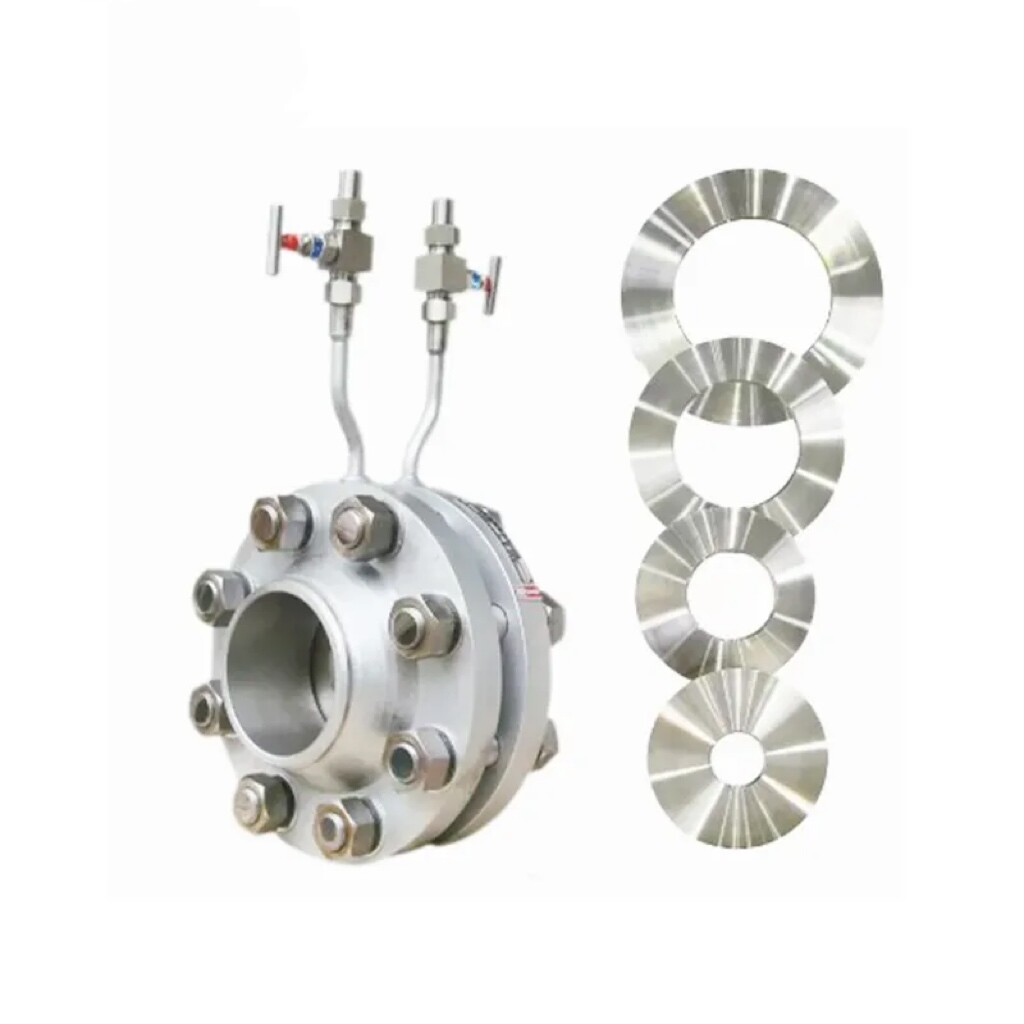

Дроссельные элементы: стандартная диафрагма, стандартное сопло, сопло большого диаметра, 1/4 круглая диафрагма и т. д.;

Устройство сбора давления: кольцевая камера, фланец сбора давления, зажимное кольцо и т. д.;

Соединительные фланцы: фланцы по государственным стандартам, различным стандартам и другим конструкторским бюро; Крепежные изделия, клапаны и другие комплектующие.
