Описание

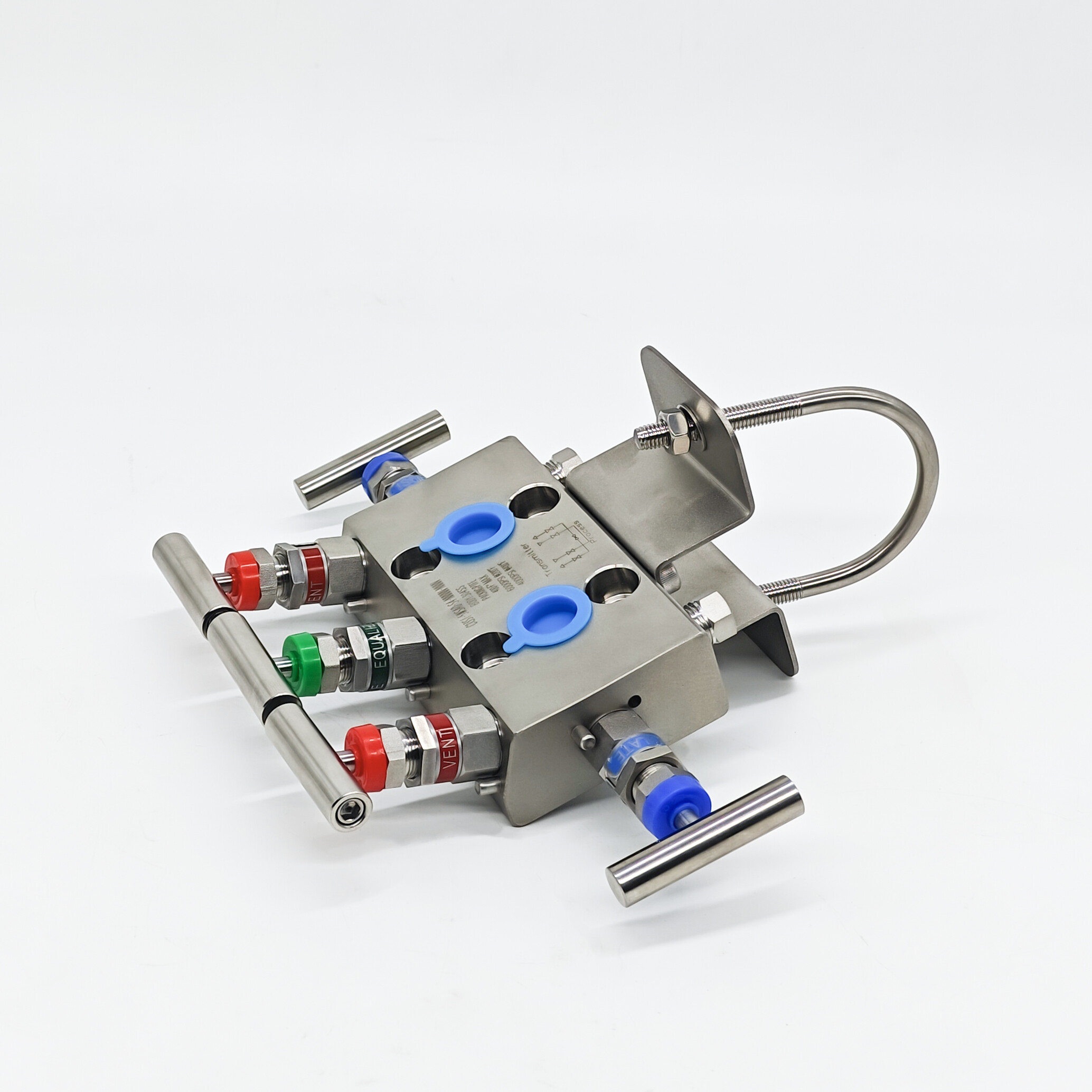

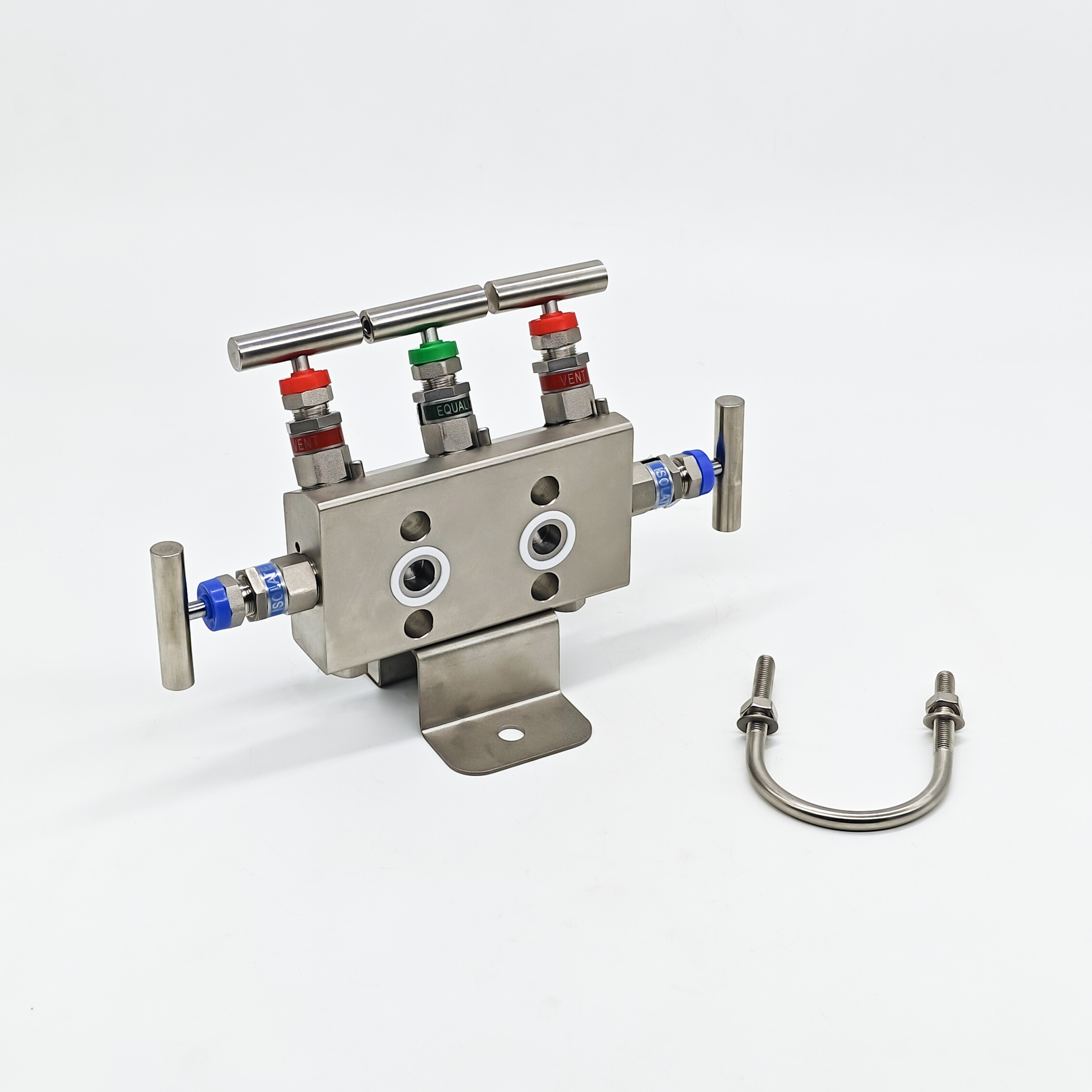

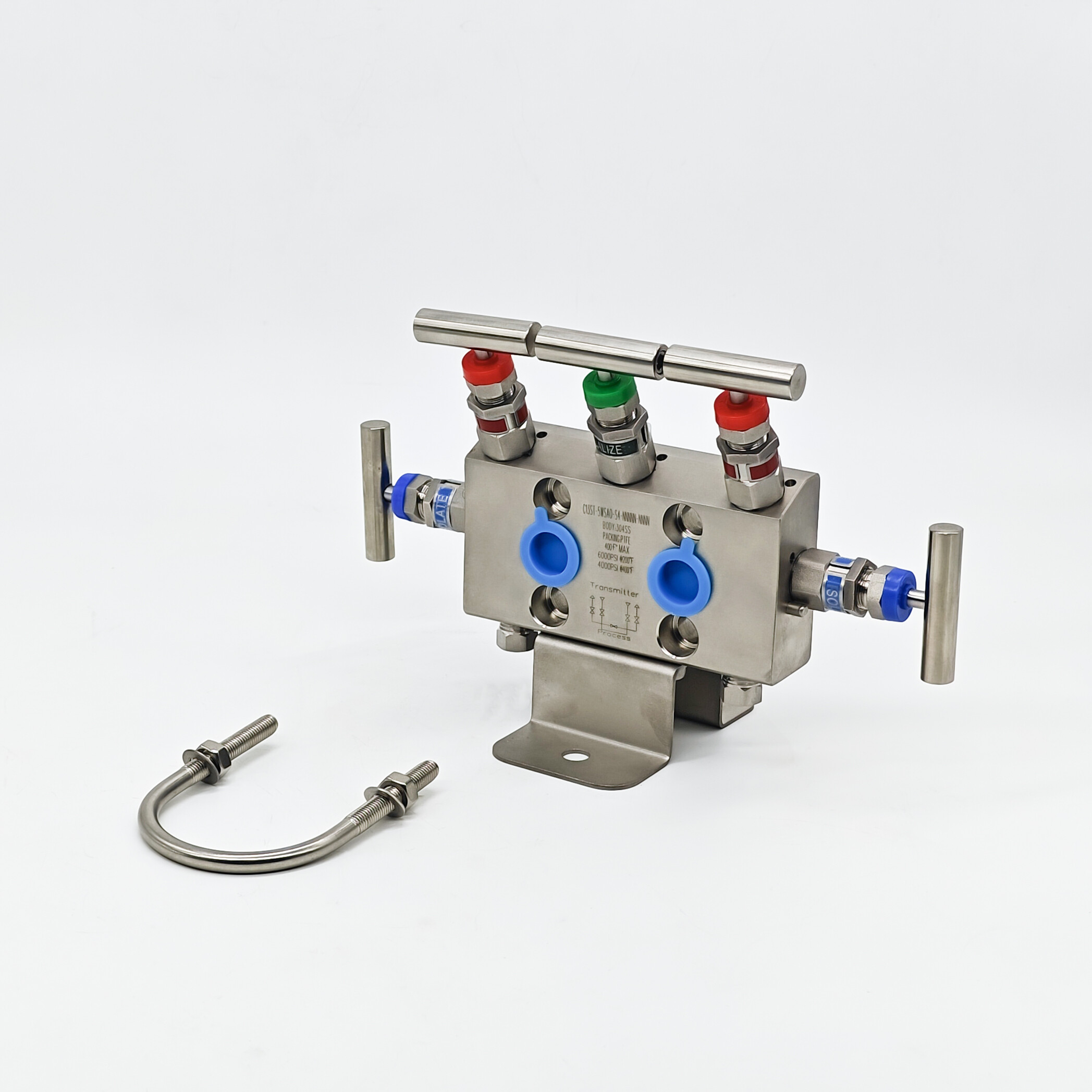

Группа из пяти клапанов состоит из клапанов высокого и низкого давления, балансировочных клапанов и двух групп калибровочных (сбросных) клапанов; Группа из пяти клапанов подходит для установки в различные импортные приборные устройства и совместима с различными преобразователями перепада давления, расхода, уровня жидкости и другими. Во время работы две группы калибровочных клапанов и балансировочные клапаны закрыты. Если требуется проверка, достаточно перекрыть клапаны высокого и низкого давления, открыть балансировочный клапан и два калибровочных клапана, а затем закрыть балансировочный клапан для калибровки и балансировки преобразователя.

Стандартные характеристики

Размер отверстия 5 мм. Коллекторы не поставляются с заглушками, если не указано иное. Уплотнение иглы: PTFE и графитовые уплотнения доступны для всех типов клапанов. При выборе графитового уплотнения материал фланцевого уплотнения и ленты для конической резьбы также является графитовым (если применимо). Сервис для кислого газа: Смачиваемые части согласно списку материалов поставляются стандартно в соответствии с NACE MR0175/MR0103 и ISO 15156 (последняя редакция). Испытание давлением: Испытание корпуса и испытание на герметичность седла проводятся при давлении в 1,5 раза превышающем максимально допустимое (рабочее) давление согласно EN 12266-1-P10, P11 и P12 соответственно MSS-SP61 для каждого стандартного коллектора - 100% испытание давлением!

Технологическая схема
