Описание

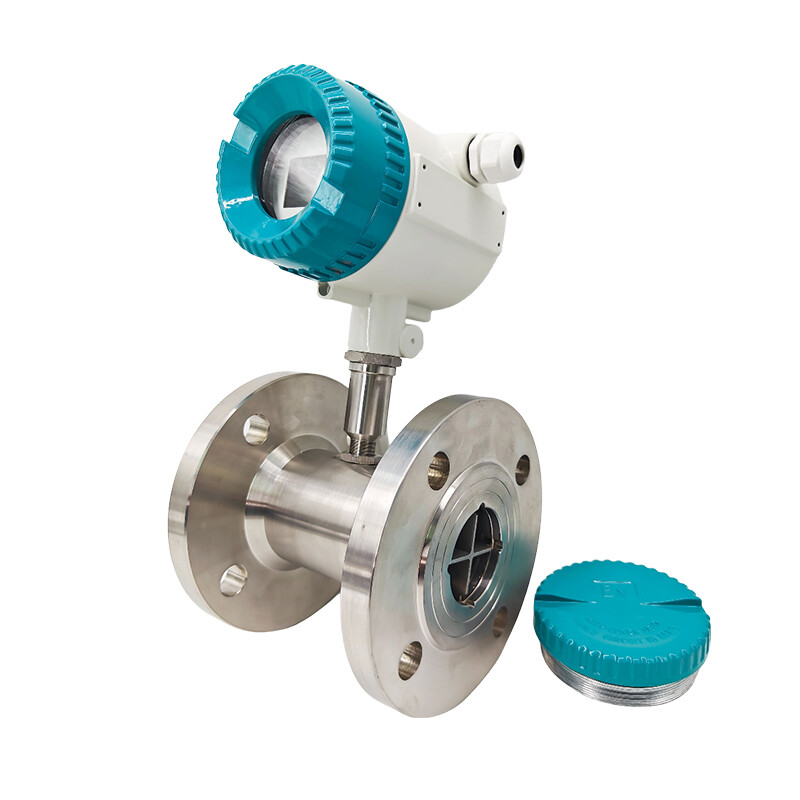

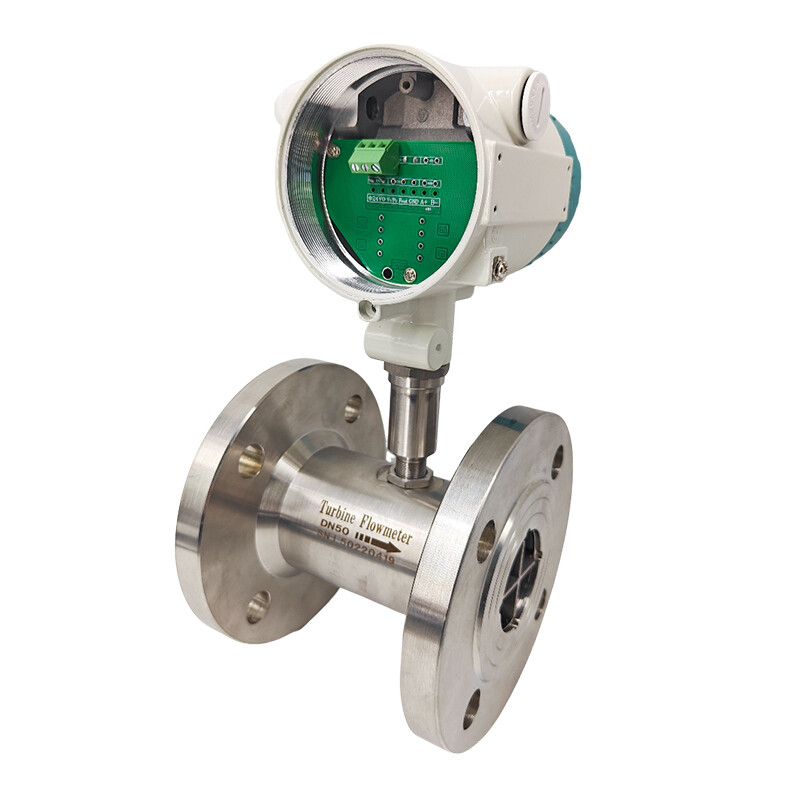

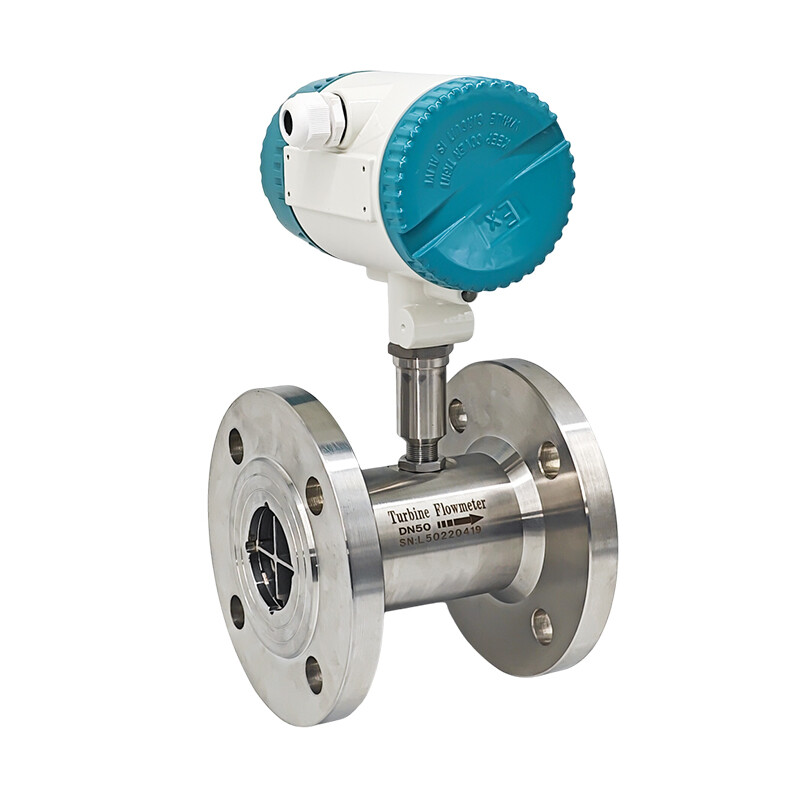

Интеллектуальный турбинный расходомер жидкости — это новый тип интеллектуального прибора, разработанного с использованием передовой технологии микрокомпьютера с одним чипом сверхнизкого энергопотребления, которая объединяет датчики расхода турбины и интеграцию дисплея. Он имеет очевидные преимущества, такие как компактная структура, интуитивно понятные и четкие показания, высокая надежность, отсутствие внешних помех питания, молниестойкость и низкая стоимость.

Принцип работы

Принцип работы турбинного расходомера жидкости основан на силе жидкости, приводящей во вращение лопатки турбины, а скорость ее вращения приблизительно пропорциональна объемному расходу. Когда жидкость проходит по трубопроводу, она воздействует на лопатки турбины, создавая вращающий момент, который заставляет турбину преодолевать момент трения и момент сопротивления жидкости и вращаться. В определенном диапазоне расхода угловая скорость вращения турбины пропорциональна скорости потока жидкости, поэтому расход жидкости через трубопровод можно рассчитать на основе угловой скорости вращения турбины.

Структура и компоненты:

Турбина: Когда течет жидкость, она заставляет вращаться турбину, а скорость турбины пропорциональна скорости потока.

Датчик: используется для определения скорости турбины, к распространенным датчикам относятся датчики Холла и фотоэлектрические датчики.

Дисплей: преобразует выходной сигнал датчика в читаемое значение расхода, обычно отображаемое в цифровой или аналоговой форме.

Приложение:

Нефть и природный газ: используются для измерения расхода нефти и газа, обеспечивая эффективность и безопасность процесса добычи.

Химическая промышленность: Точное измерение расхода жидкости имеет решающее значение в химических реакциях и транспортировке материалов.

Очистка воды: используется для контроля расхода воды и оптимизации использования водных ресурсов.

Продукты питания и напитки: обеспечьте точное дозирование жидких компонентов в процессе производства.

Характеристика:

Высокая точность: точность измерения обычно составляет ± 0,5%, что подходит для ситуаций, требующих высокоточного измерения расхода.

Быстрый отклик: скорость вращения и расход турбины реагируют быстро, что делает ее пригодной для динамического измерения расхода.

Широкая применимость: может измерять различные жидкости, включая воду, нефть, химические растворы и т. д.

Простота обслуживания: конструкция относительно проста, а обслуживание и калибровка относительно легки.
