Описание

Состав продукта

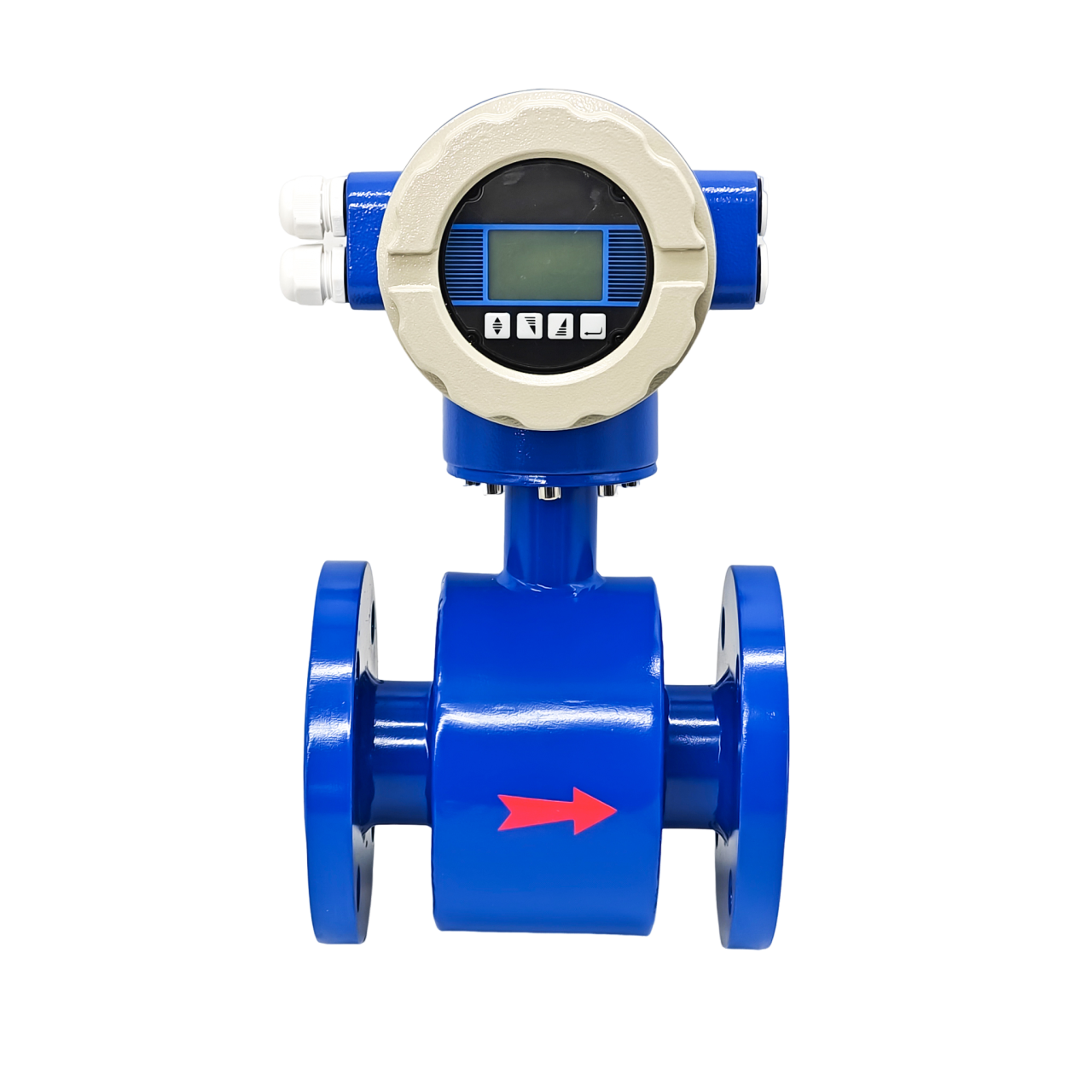

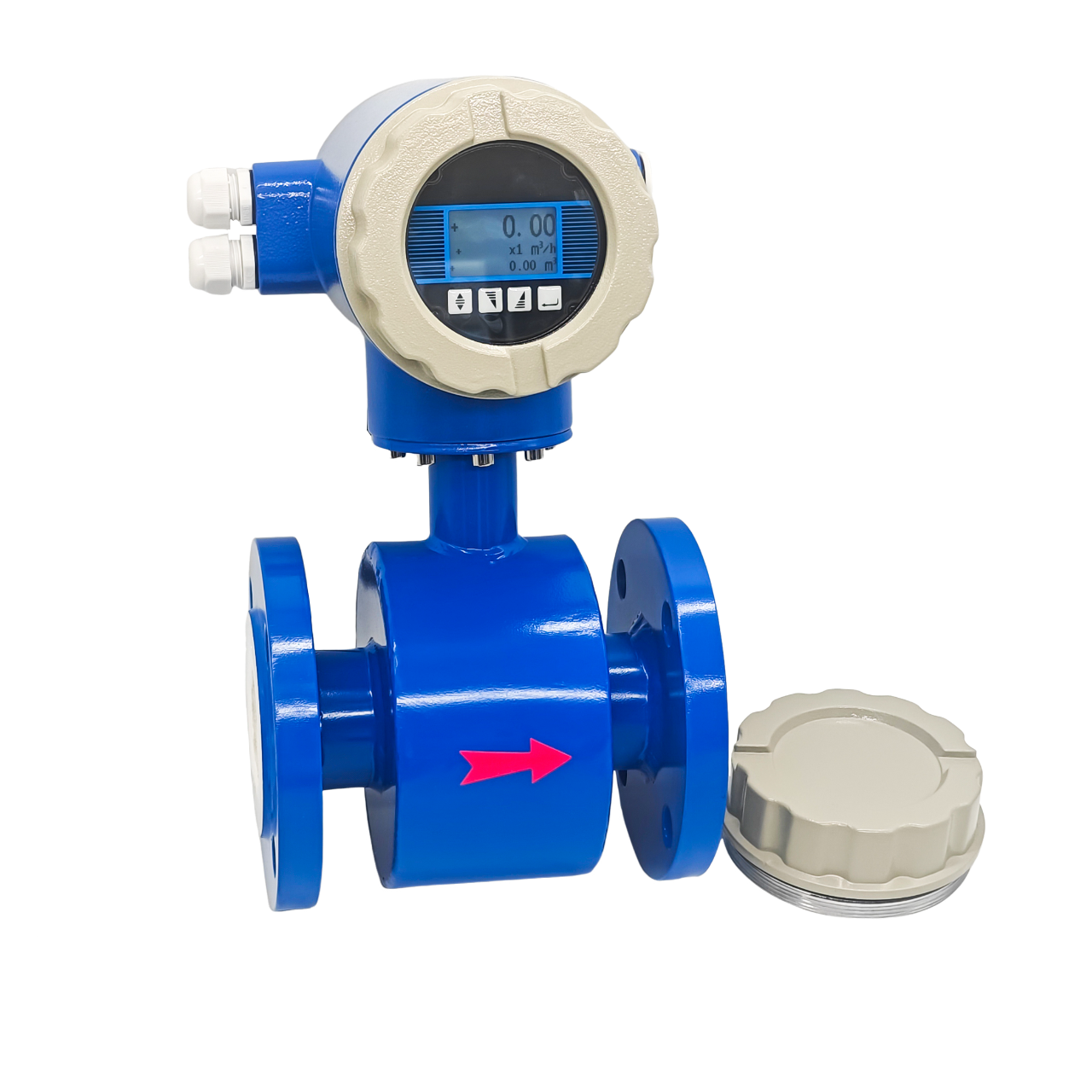

Электромагнитный расходомер состоит из двух частей: преобразователя электромагнитного расхода и датчика электромагнитного расхода. Для отдельного типа также требуются два специальных двухслойных экранированных кабеля для соединения преобразователя и датчика.

Тип продукта

Серия электромагнитных расходомеров подразделяется на два конструктивных исполнения: интегрированного и раздельного типа. Может использоваться в определенных взрывозащищенных местах.

Датчик доступен в 7 различных материалах для электродов и 4 различных материалах для подкладки.

Параметр

Деталь

Особенность

• Счетчик электроэнергии имеет функцию измерения холода и тепла, а также в стандартной комплектации оснащен 2 Pt1000, дополнительный сумматор не требуется, что удобно при установке и снижает затраты на монтаж;

• Преобразователь использует маломощный однокристальный микрокомпьютер для обработки данных, применяет электронные компоненты SMD и технологию поверхностного монтажа SMT и отличается надежной работой, высокой точностью, низким энергопотреблением и стабильной нулевой точкой;

• Применяется многоэлектродная структура, высокая точность, оснащен заземляющим электродом, нет необходимости в заземляющем кольце, экономия средств;

• Многоэлектродная структура обеспечивает высокую точность. С заземляющим электродом не требуется заземляющее кольцо, что экономит стоимость;

• При отключении питания EEPROM может защитить настройки параметров и накопленные значения;

• Электромагнитный счетчик энергии не имеет механической инерции, имеет чувствительный отклик, может измерять мгновенный пульсирующий поток и имеет хорошую линейность;

• Возбуждение низкочастотной прямоугольной волны улучшает стабильность потока, снижает потери мощности и обеспечивает превосходные характеристики при низкой скорости потока.

Принцип работы

Принцип работы электромагнитного расходомера основан на законе электромагнитной индукции Фарадея, то есть, когда проводящая жидкость протекает через электромагнитный расходомер, в жидком проводнике будет создаваться индуцированная электродвижущая сила, и индуцированная электродвижущая сила прямо пропорциональна скорости проводящей жидкости, плотности магнитного потока и ширине проводника (внутреннему диаметру расходомера). Такая индуцированная электродвижущая сила обнаруживается парой электродов на стенке трубки расходомера, и уравнение индуцированной электродвижущей силы выглядит следующим образом:

U = К×В×В×Д

U: Индуцированная электродвижущая сила

K: Постоянная прибора

B: Плотность магнитного потока

В: Скорость

D: Внутренний диаметр

измерительной трубы
