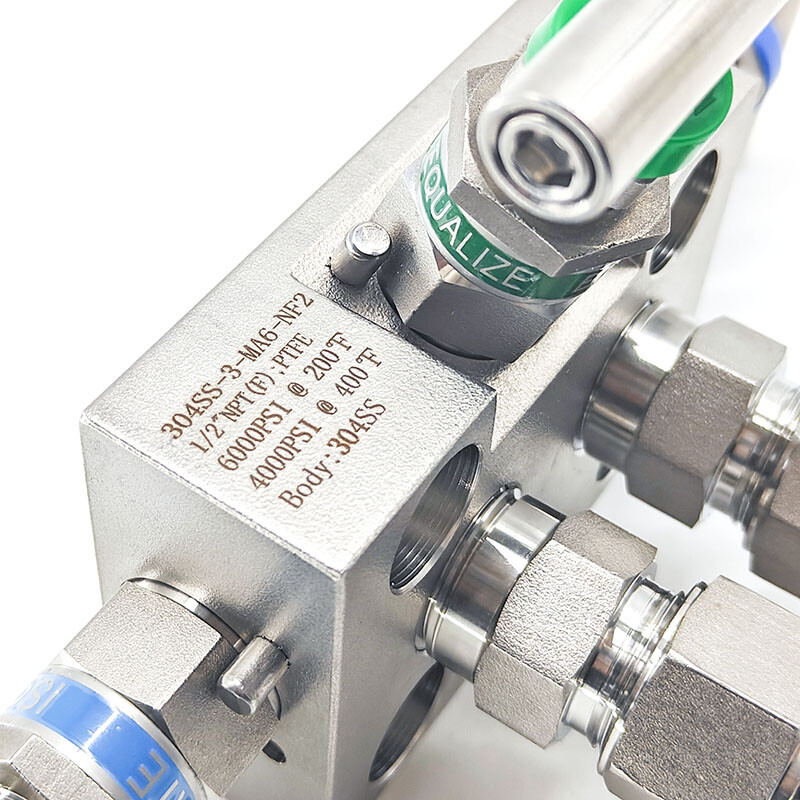

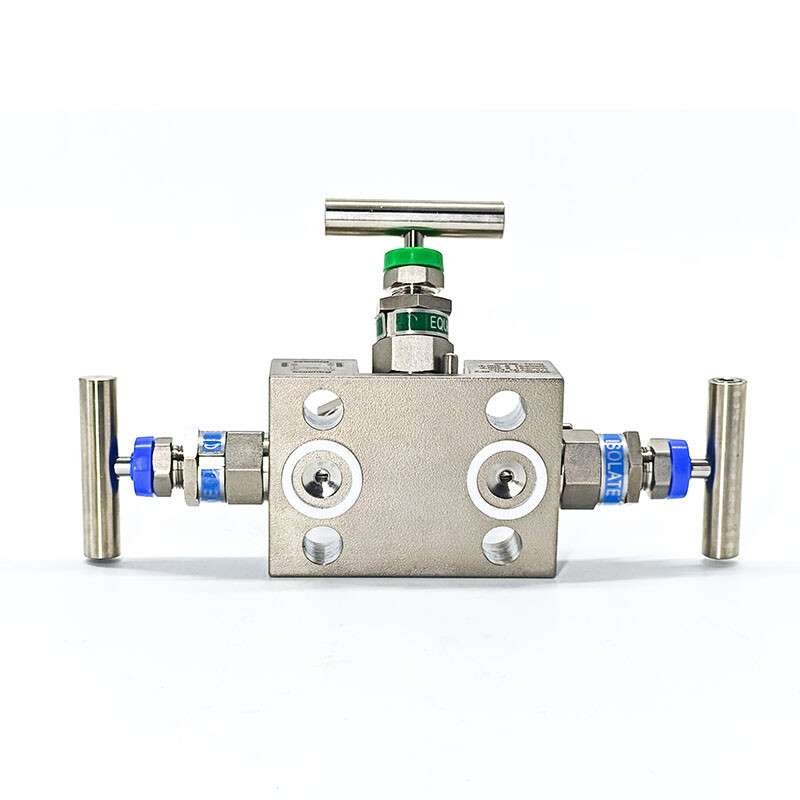

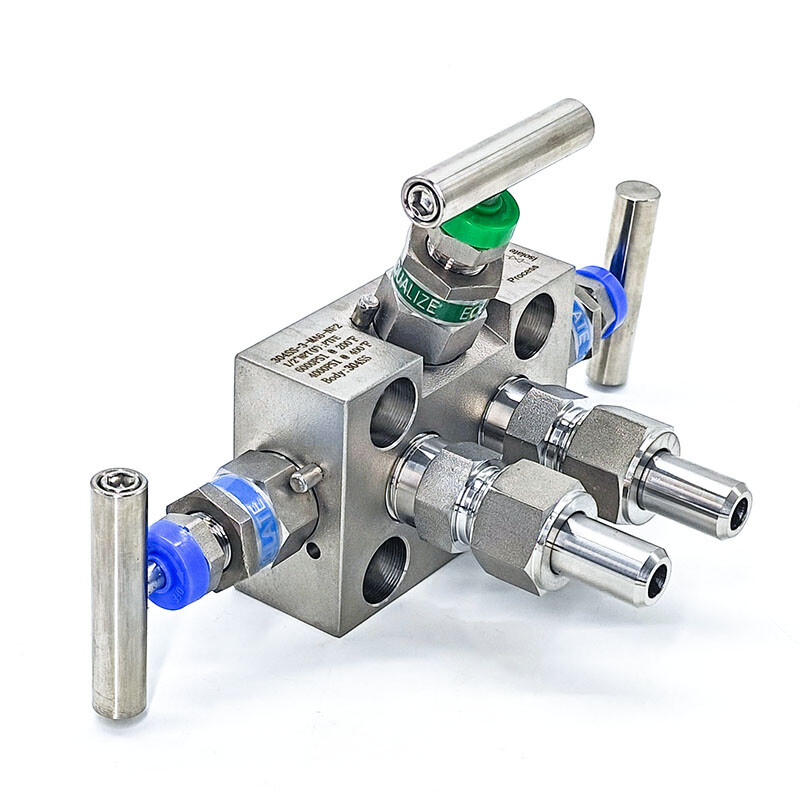

Трехклапанный коллектор

Инструментальные коллекторы: Традиционные, серия C13ST для дифференциальных и абсолютных датчиков давления DPharp EJX и EJA-E. Коллекторы C13ST для датчиков Yokogawa серии DPharp EJX и EJA, используемых в приложениях для измерения дифференциального, манометрического и абсолютного давления, а также соответствующие монтажные аксессуары.

Подробности:

1. Давление до 6000 psig (414 бар) для стандартного корпуса из нержавеющей стали

2. 2.Температура для уплотнения PTFE от -65°F до 450°F (-54°C до 232°C). Температура для уплотнения Grafoil от -65°F до 1200°F (-54°C до 649°C)

3. 3.Уплотнение под резьбой штока изолирует смазку резьбы от среды

4. 4.Конструкция с обратной посадкой защищает уплотнение в полностью открытом положении

5. 5.Невращающийся наконечник штока6.100% заводские испытания7.Отверстие:0.157" (4.0 мм), CV:0.35

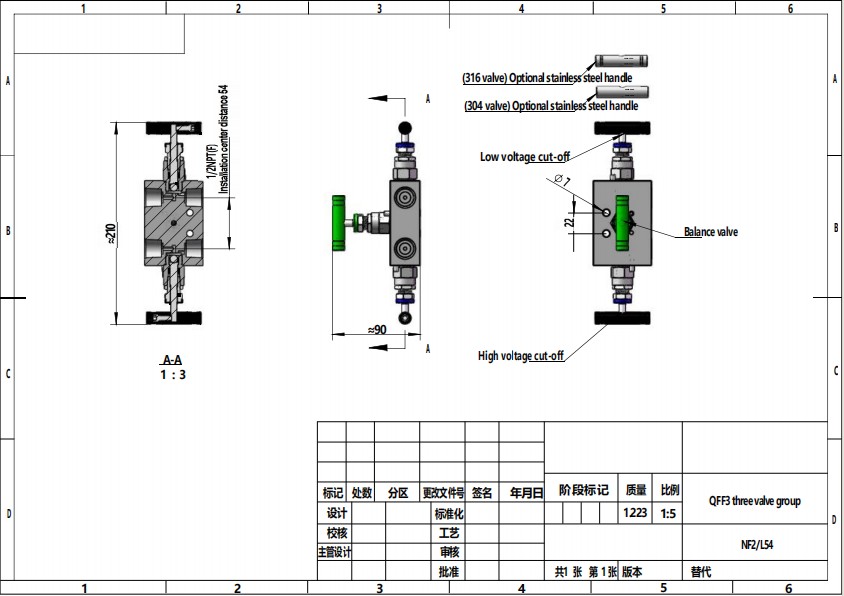

Технологическая схема трехклапанной группы

Особенности:

Рабочие давления:Нержавеющая сталь до 6000 psig (413 бар)Сплав C-276 до 6000 psig (413 бар)Сплав 400 до 5000 psig (345 бар)Рабочие температуры:Уплотнение PTFE от -65°F до 450°F (-54°C до 232°C)Графитовое уплотнение от -65°F до 1200°F (-54°C до 649°C)Отверстие: 0.157 дюйма (4.0 мм), CV: 0.35Конструкция верхнего и нижнего штока, резьба штока выше уплотнения защищена от воздействия средыБезопасные уплотнения с обратной посадкой в полностью открытом положенииИспытание каждого клапана азотом при максимальном рабочем давлении
