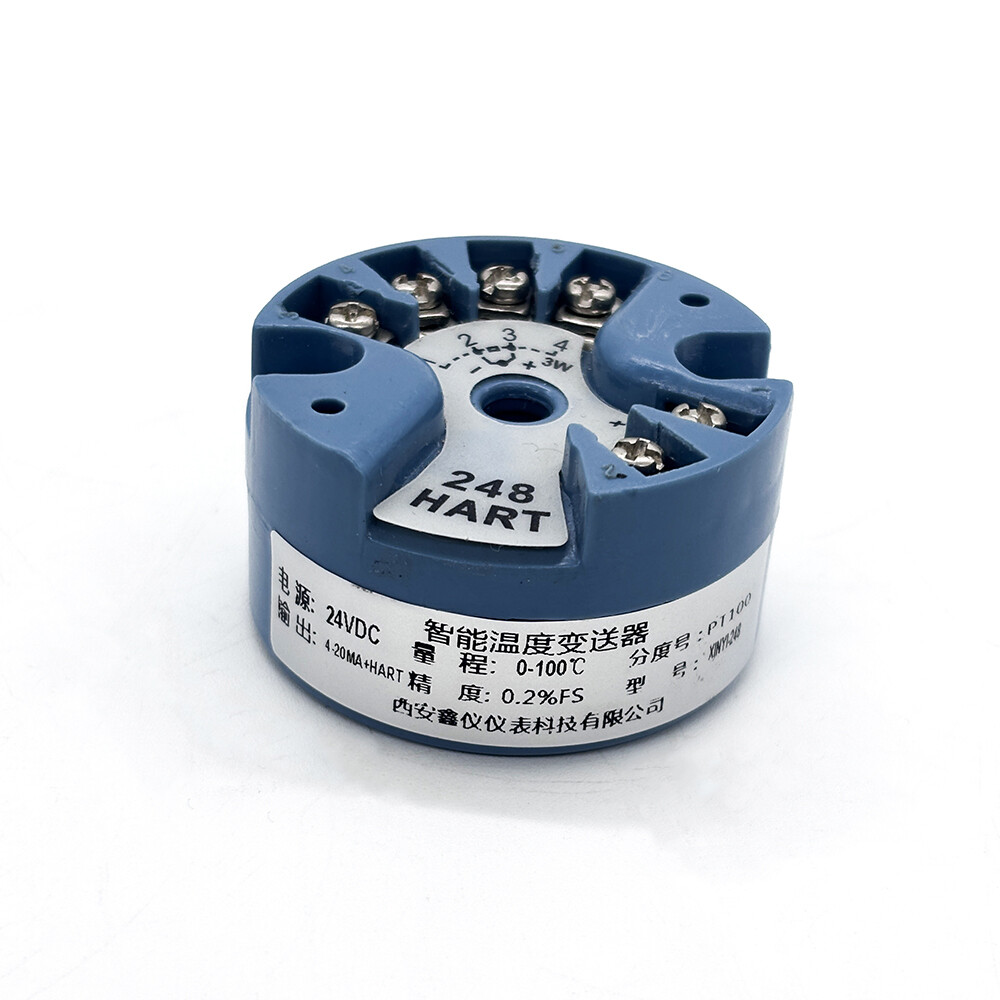

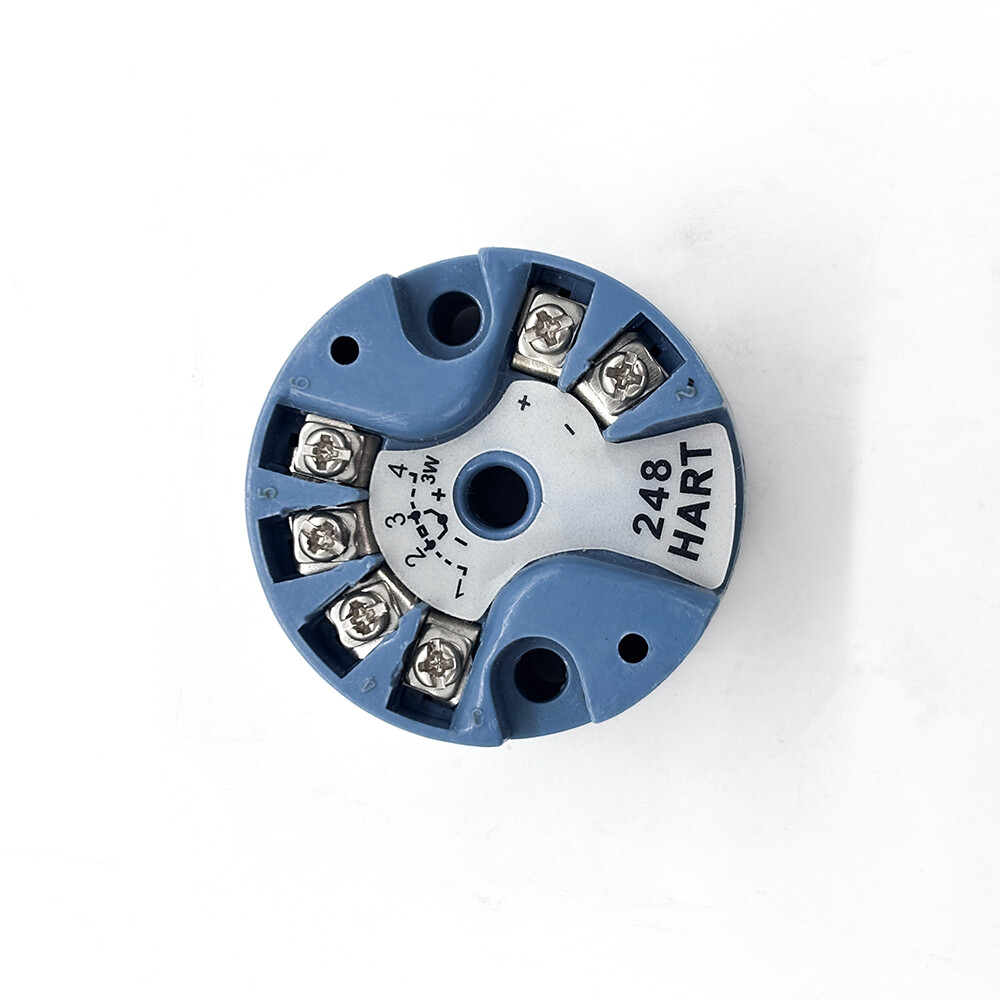

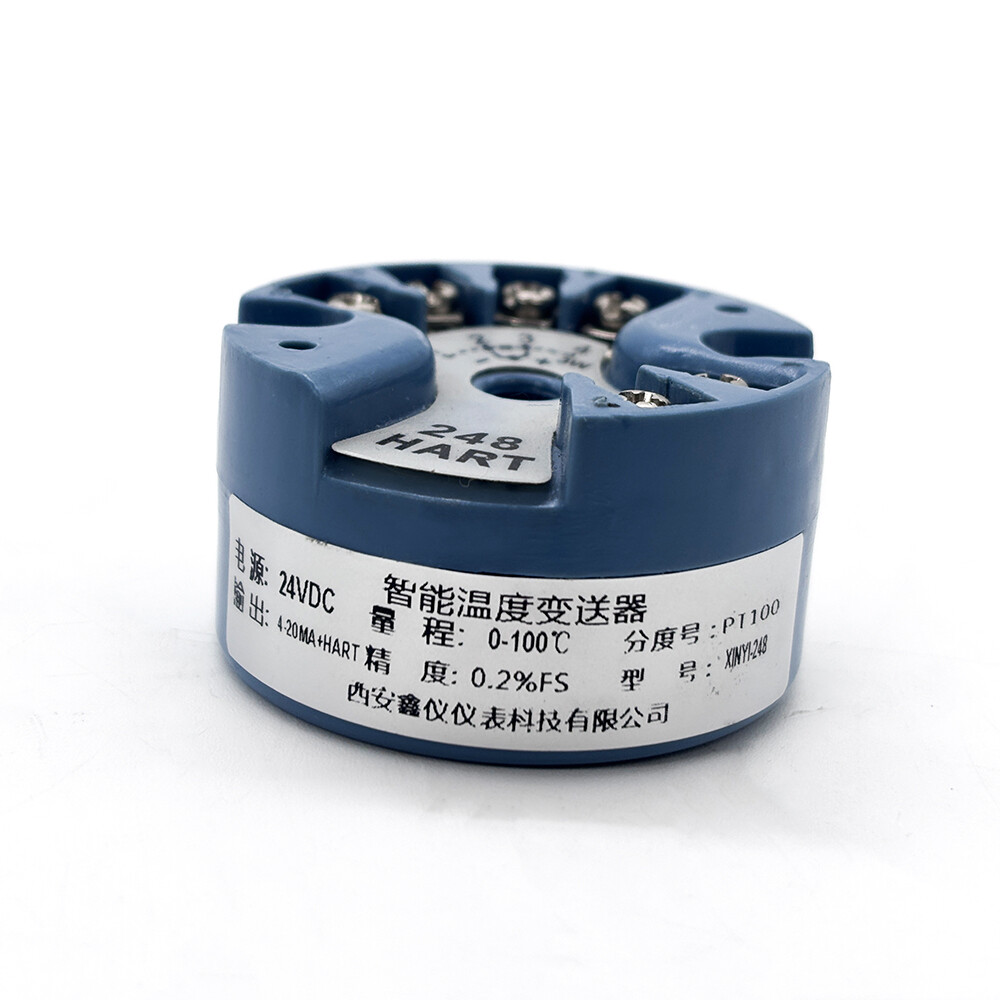

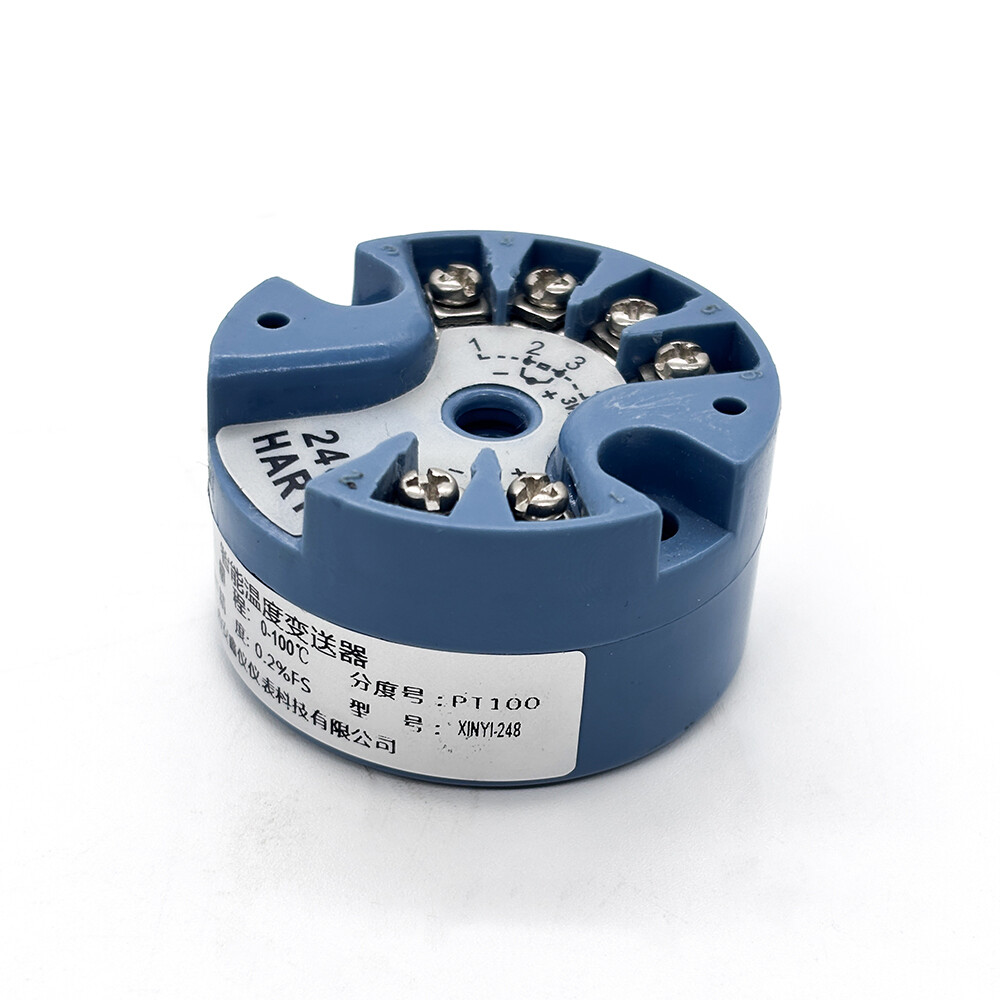

Интеллектуальный датчик температуры XYT248H

Описание

Интеллектуальный датчик температуры использует 24-битный аналоговый сигма-дельта-преобразователь для обеспечения высокой точности; Защита от перенапряжения и обратного соединения позволяет избежать повреждения из-за неправильной работы в приложении; Улучшенная конструкция безопасности программного обеспечения, включая монитор низкого напряжения, оптимизацию многозадачного планирования, является плюсом. Высококачественные электронные компоненты могут гарантировать длительное время работы и стабильность.

Интеллектуальный температурный преобразователь 248H обеспечивает улучшенную точность и надежность измерений с протоколом HART. Он совместим с десятью видами передачи сигнала, включая термопару и термосопротивление.

Спецификация

Питание: 12~35 В постоянного тока

Выход: HART; 4~20 мА

Точность: RTD 0,1%; TC 0,2%

Ограничение по току: 20,8 мА

Возбуждение: 210 мкА

Датчик: термопара, термометр сопротивления

Нагрузка: 250 Ом или 500 Ом

Температура хранения: -40~120 ℃

Дрейф: ≤25ppm

Материал корпуса: PA66

Рабочая температура: -30~80℃

Крепежный винт: M3.0*2

Связь

Интеллектуальный преобразователь температуры 248H поддерживает несколько типов датчиков, включая Pt100, Cu50, Cu100, TC_K, TC_E, TC_B, TC_S, TC_J, TC_N и т. д.

Подключите, как показано на рисунке: сплошные линии необходимо подключить к датчику, а пунктирные линии потребуют от пользователя использования короткого провода для подключения.

Конфигурация

Подключить HART 475 и модем HART можно следующим образом:

1. Установите драйвер связи HART;

2. Установите программное обеспечение: reg.bat;

3. Дважды щелкните «HartMaster.exe» в основной программе;

4. Нажмите «Управление -> Порт связи кластера» на панели, чтобы выбрать нужный COM-порт;

5. На главном экране отображаются вкладки «Настройка HART», «Конфигурация» и «Текущая настройка». При необходимости выполните необходимые настройки.
